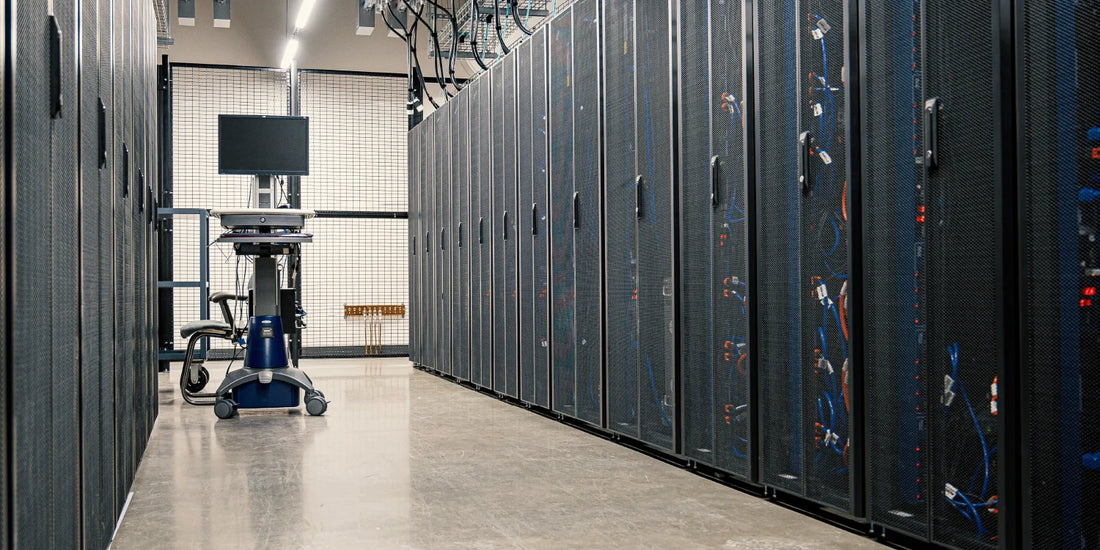

Szafy serwerowe i regały techniczne – jak zorganizować zaplecze IT w firmie?

Wprowadzenie – zaplecze IT jako fundament sprawnego działania firmy

Każda nowoczesna firma, niezależnie od branży i wielkości, opiera swoje codzienne funkcjonowanie na infrastrukturze informatycznej. Serwery, przełączniki sieciowe, urządzenia NAS, systemy UPS, routery i dziesiątki innych urządzeń tworzą razem ekosystem, od którego niezawodności zależy ciągłość procesów biznesowych. Właściwa organizacja zaplecza IT – w tym dobór szaf serwerowych i regałów technicznych – to nie tylko kwestia estetyki czy porządku, ale przede wszystkim bezpieczeństwa danych, stabilności działania systemów i efektywności pracy działu informatycznego.

Nieprzemyślana organizacja serwerowni lub szafy technicznej prowadzi do chaotycznego okablowania, utrudnionego dostępu serwisowego, problemów z wentylacją i przegrzewaniem sprzętu, a w konsekwencji do kosztownych awarii i przestojów. Tymczasem właściwie zaplanowane i wyposażone zaplecze IT to inwestycja, która przez lata procentuje niezawodnością i łatwością zarządzania infrastrukturą.

Rodzaje szaf serwerowych i regałów technicznych

Szafy rack – standard branżowy

Szafy rack w standardzie 19 cali to absolutna podstawa każdej profesjonalnej serwerowni. Standard 19 cali określa szerokość szyny montażowej, do której mocuje się urządzenia. Wysokość szaf mierzona jest w jednostkach U (rack unit), gdzie 1U odpowiada 44,45 mm. Typowe szafy serwerowe mają wysokość od 6U (małe szafki ścienne) przez 12U, 18U, 24U, aż po 42U i 48U stosowane w dużych centrach danych.

Szafy rack dzielą się na wolnostojące i ścienne. Szafy wolnostojące zapewniają dostęp z przodu i tyłu, lepszą wentylację i możliwość montażu większej liczby urządzeń. Szafy ścienne są kompaktowe i sprawdzają się w małych biurach, gdzie przestrzeń jest ograniczona, a liczba urządzeń nie przekracza kilkunastu jednostek rack.

Przy wyborze szafy rack należy zwrócić uwagę na głębokość wewnętrzną. Standardowe serwery 1U i 2U mają głębokość 600–800 mm, dlatego szafa powinna mieć wewnętrzną głębokość co najmniej 800–1000 mm, aby zapewnić swobodę montażu i przestrzeń na okablowanie z tyłu urządzeń.

Otwarte regały techniczne – alternatywa dla małych instalacji

Otwarte regały techniczne w standardzie 19 cali to rozwiązanie stosowane tam, gdzie dostęp do sprzętu jest priorytetem, a warunki środowiskowe pozwalają na brak obudowy. Regały otwarte oferują znacznie lepszą wentylację naturalną niż zamknięte szafy, są tańsze i umożliwiają szybszy dostęp serwisowy. Ich wadą jest brak fizycznej ochrony sprzętu przed kurzem, wilgocią i nieautoryzowanym dostępem.

Otwarte regały techniczne sprawdzają się w dedykowanych pomieszczeniach serwerowni z kontrolowanym dostępem, gdzie jedyną osobą mającą kontakt ze sprzętem jest personel IT. W biurach ogólnodostępnych lub środowiskach o zwiększonym zapyleniu zawsze lepszym wyborem jest zamknięta szafa rack z drzwiami i panelami bocznymi.

Szafy techniczne do urządzeń sieciowych i telekomunikacyjnych

Obok klasycznych szaf serwerowych stosuje się również dedykowane szafy telekomunikacyjne i sieciowe, zoptymalizowane pod kątem przechowywania przełączników, patch paneli, routerów i urządzeń VoIP. Są zazwyczaj płytsze (głębokość 300–450 mm) od szaf serwerowych, ponieważ urządzenia sieciowe są z reguły mniej głębokie od serwerów. Wyposażone są w pionowe organizer kablowe i poziome panele zarządzania kablami, które w środowiskach o dużej liczbie połączeń sieciowych mają kluczowe znaczenie dla porządku i łatwości serwisowania.

Planowanie układu szafy serwerowej

Analiza potrzeb i planowanie pojemności

Przed zakupem szafy serwerowej konieczne jest dokładne oszacowanie aktualnych i przyszłych potrzeb. Należy zinwentaryzować wszystkie urządzenia przeznaczone do montażu, zsumować ich wysokość w jednostkach U i dodać rezerwę na przyszłą rozbudowę – minimum 20–30% wolnej przestrzeni. Nic nie frustruje bardziej niż konieczność zakupu dodatkowej szafy rok po instalacji pierwszej, ponieważ nie przewidziano miejsca na nowe urządzenia.

Warto również z góry zaplanować rozmieszczenie urządzeń w szafie. Cięższe elementy, takie jak UPS-y i baterie, powinny znajdować się na dole szafy, co obniża środek ciężkości całej konstrukcji i zmniejsza ryzyko przewrócenia. Serwery i macierze dyskowe umieszcza się w środkowej części, a lżejsze urządzenia sieciowe – w górnej. Patch panele montuje się w pobliżu przełączników, do których są podłączone, aby skrócić trasy kabli patchcord.

Zarządzanie przestrzenią 1U – ślepe panele

Każda wolna jednostka U w szafie serwerowej powinna być wypełniona ślepym panelem (ang. blank panel). To prosta, tania zasada, której ignorowanie prowadzi do poważnych problemów z wentylacją. Puste przestrzenie w szafie powodują recyrkulację gorącego powietrza z tyłu urządzeń na ich wloty, co znacząco podnosi temperaturę pracy całej instalacji i przyspiesza degradację sprzętu.

Ślepe panele kierują przepływ powietrza zgodnie z zamierzonym projektem wentylacyjnym szafy i utrzymują właściwe ciśnienie powietrza chłodzącego w strefie zimnego korytarza. To jeden z najtańszych sposobów na poprawę stabilności termicznej instalacji IT bez inwestowania w dodatkowe systemy chłodzenia.

Zarządzanie okablowaniem w szafach serwerowych

Poziome i pionowe organizery kablowe

Profesjonalne zarządzanie okablowaniem w szafach rack opiera się na dwóch typach organizerów: poziomych i pionowych. Poziome organizery kablowe montowane między urządzeniami zbierają kable patchcord i prowadzą je do pionowych wiązek. Pionowe organizery montowane po bokach szafy prowadzą wiązki kabli wzdłuż całej jej wysokości, rozdzielając je do odpowiednich urządzeń na poszczególnych poziomach.

Zasadą, której należy bezwzględnie przestrzegać, jest rozdzielenie kabli zasilających od kabli sygnałowych. Kable zasilające prowadzone w pobliżu kabli sieciowych mogą powodować zakłócenia elektromagnetyczne, szczególnie przy długich odcinkach równoległego prowadzenia. W profesjonalnych instalacjach kable zasilające prowadzi się po jednej stronie szafy, a kable sieciowe – po drugiej.

Patch panele jako centrum zarządzania połączeniami

Patch panel to element montowany w szafie rack, który agreguje zakończenia kabli strukturalnych biegnących przez budynek i umożliwia elastyczne konfigurowanie połączeń za pomocą krótkich kabli patchcord. Stosowanie patch paneli zamiast bezpośredniego podłączania kabli do przełączników ma kilka kluczowych zalet.

Przede wszystkim każda zmiana konfiguracji sieci wymaga jedynie przepięcia krótkiego patchcordu, a nie ingerencji w okablowanie strukturalne biegnące w ścianach lub sufitach. Patch panele ułatwiają też dokumentowanie połączeń sieciowych i szybką identyfikację kabli podczas awarii lub rozbudowy. W połączeniu z właściwym oznakowaniem portów i kabli patch panel jest fundamentem dobrze zarządzanej infrastruktury sieciowej.

Kolorowe kable i system oznakowania

Stosowanie kolorowych kabli patchcord to prosty i skuteczny sposób na wizualne porządkowanie połączeń w szafie. Różne kolory można przypisać do różnych sieci VLAN, typów połączeń (uplink, access, management) lub lokalizacji podłączonych urządzeń. System kolorów powinien być udokumentowany i konsekwentnie stosowany przez cały personel IT.

Uzupełnieniem kolorowego okablowania jest system etykiet – zarówno na kablach, jak i na portach patch paneli i przełączników. Czytelne, trwałe etykiety umożliwiają błyskawiczną identyfikację połączeń bez konieczności śledzenia trasy kabla na całej jego długości. W dużych instalacjach stosuje się profesjonalne drukarki etykiet kablowych produkujące samolaminujące oznaczenia odporne na temperaturę, wilgoć i ścieranie.

Wentylacja i chłodzenie szaf serwerowych

Przepływ powietrza – zasada zimnego i gorącego korytarza

Podstawową zasadą wentylacji szaf serwerowych jest organizacja przepływu powietrza od przodu do tyłu. Zimne powietrze wchodzi przez przednie drzwi lub otwory wentylacyjne, przepływa przez urządzenia, odbiera ciepło z podzespołów i wydostaje się przez tylną część szafy jako gorące powietrze. Wszystkie elementy instalacji powinny być zaprojektowane tak, aby wspierać ten kierunek przepływu, a nie mu przeciwdziałać.

W środowiskach z wieloma szafami stosuje się organizację zimnych i gorących korytarzy. Szafy ustawiane są tyłem do siebie, tworząc gorący korytarz między rzędami, podczas gdy zimny korytarz od strony frontów szaf jest zasilany schłodzonym powietrzem z systemu klimatyzacji. Takie rozwiązanie znacząco zwiększa efektywność chłodzenia i pozwala na obsługę gęstej zabudowy sprzętowej bez ryzyka przegrzania.

Aktywne i pasywne systemy wentylacji szaf

Małe i średnie instalacje często korzystają wyłącznie z wentylacji pasywnej wspomaganej przez wbudowane wentylatory urządzeń. W przypadku szaf o większej gęstości mocy konieczne jest zastosowanie aktywnych systemów wentylacji – wentylatorów montowanych w dachu szafy lub dedykowanych modułów wentylacyjnych.

Zaawansowane szafy serwerowe wyposażone są w systemy monitoringu temperatury z czujnikami rozmieszczonymi na różnych poziomach szafy. Dane z czujników są przesyłane do systemu zarządzania infrastrukturą (DCIM), który automatycznie reguluje prędkość wentylatorów i alarmuje o przekroczeniu progów temperaturowych. Wdrożenie takiego monitoringu jest szczególnie ważne w firmach, gdzie serwerownia nie jest pod stałym nadzorem personelu IT.

Zasilanie i ochrona przeciwprzepięciowa

UPS – niezbędny element każdej serwerowni

Zasilacz awaryjny UPS to absolutna konieczność w każdej instalacji IT, niezależnie od jej wielkości. Krótkotrwałe przerwy w zasilaniu, wahania napięcia i przepięcia to główne przyczyny uszkodzeń sprzętu serwerowego i utraty danych. UPS montowany w szafie rack zapewnia buforowanie zasilania i podtrzymanie pracy serwerów przez czas wystarczający na bezpieczne zamknięcie systemów lub przełączenie na zasilanie awaryjne.

Przy wyborze UPS-a kluczowe jest prawidłowe dobrane mocy, uwzględniające sumę poboru mocy wszystkich urządzeń w szafie z co najmniej 20-procentowym zapasem. Ważna jest też technologia UPS-a – modele online (podwójna konwersja) zapewniają najwyższy poziom ochrony, izolując urządzenia od sieci energetycznej i filtrując wszelkie zakłócenia.

Listwy zasilające PDU

Listwy zasilające PDU (Power Distribution Unit) montowane w szafach rack to znacznie bardziej zaawansowane rozwiązanie niż standardowe listwy biurowe. Inteligentne PDU umożliwiają zdalne monitorowanie poboru mocy poszczególnych gniazd, zdalne wyłączanie i włączanie zasilania konkretnych urządzeń oraz alarmowanie o przekroczeniu dopuszczalnych wartości prądu. Dla administratorów zarządzających infrastrukturą zdalnie inteligentne PDU są niezbędnym narzędziem codziennej pracy.

Bezpieczeństwo fizyczne zaplecza IT

Kontrola dostępu do serwerowni i szaf

Fizyczne bezpieczeństwo infrastruktury IT jest równie ważne jak cyberbezpieczeństwo. Serwerownia lub pomieszczenie z szafami technicznymi powinno być zabezpieczone zamkiem z kontrolą dostępu, najlepiej z rejestracją wejść i wyjść. Każda szafa rack powinna być wyposażona we własny zamek, nawet jeśli dostęp do pomieszczenia jest już ograniczony.

W środowiskach o podwyższonych wymaganiach bezpieczeństwa stosuje się systemy biometryczne, kamery monitoringu wewnątrz serwerowni i elektroniczne systemy zarządzania kluczami do szaf. Dokumentowanie każdego dostępu do infrastruktury IT jest wymogiem wielu standardów bezpieczeństwa, takich jak ISO 27001 czy PCI DSS.

Dokumentacja infrastruktury IT

Właściwie zorganizowane zaplecze IT wymaga aktualnej i szczegółowej dokumentacji. Schemat połączeń kablowych, wykaz urządzeń z ich lokalizacją w szafie, przypisanie portów patch paneli i przełączników, adresy IP i MAC urządzeń – to minimum dokumentacyjne, które powinno być utrzymywane na bieżąco. Brak dokumentacji przekształca nawet najlepiej fizycznie zorganizowaną serwerownię w czarną skrzynkę, której serwisowanie pochłania nieproporcjonalnie dużo czasu i energii.

Coraz więcej firm korzysta z dedykowanych narzędzi do zarządzania dokumentacją infrastruktury IT, takich jak systemy IPAM (IP Address Management) czy platformy DCIM (Data Center Infrastructure Management), które integrują dokumentację fizyczną z logiczną i umożliwiają wizualizację całej infrastruktury w jednym miejscu.

Podsumowanie

Właściwa organizacja zaplecza IT w firmie, oparta na odpowiednio dobranych szafach serwerowych i regałach technicznych, to fundament niezawodnej i łatwej w zarządzaniu infrastruktury informatycznej. Przemyślany dobór szaf, staranne planowanie układu urządzeń, profesjonalne zarządzanie okablowaniem, właściwa wentylacja i ochrona zasilania to elementy, które razem tworzą środowisko IT gotowe na wieloletnią, bezawaryjną eksploatację. Inwestycja w jakość i organizację zaplecza IT zawsze zwraca się w postaci wyższej niezawodności systemów, niższych kosztów serwisowania i spokoju ducha administratorów odpowiedzialnych za ciągłość działania firmy.
