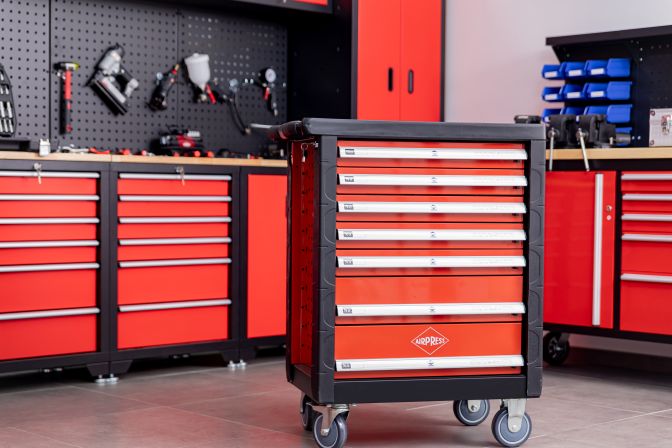

Wózki narzędziowe – mobilna organizacja narzędzi w warsztacie

Wprowadzenie – mobilność jako kluczowa wartość organizacji narzędzi

W każdym profesjonalnym warsztacie organizacja narzędzi jest czynnikiem bezpośrednio wpływającym na efektywność pracy, czas realizacji zleceń i satysfakcję pracownika z warunków, w jakich wykonuje swoje zadania. Narzędzia porozrzucane na blatach, schowane w kartonach lub rozlokowane w odległych szafach zmuszają mechanika, serwisanta czy technika do nieustannego przemieszczania się w poszukiwaniu potrzebnego klucza lub wkrętaka, marnując czas i energię, które powinny być poświęcone właściwej pracy. Wózek narzędziowy rozwiązuje ten problem przez dostarczenie całego potrzebnego zestawu narzędzi dokładnie tam, gdzie aktualnie trwa praca – bezpośrednio przy naprawianym urządzeniu, przy stanowisku montażowym lub przy obsługiwanym pojeździe.

Mobilność wózka narzędziowego to jego fundamentalna i niezastępowalna zaleta w porównaniu z szafami ściennymi i szafkami podstołowymi. Zamiast pracownik chodził do narzędzi, narzędzia idą do pracownika. W warsztacie samochodowym mechanik może podtoczyć wózek bezpośrednio pod pojazd na kanale lub na podnośniku i mieć w zasięgu ręki kompletny zestaw kluczy, nasadek i narzędzi specjalistycznych bez żadnego przemieszczania. W zakładzie produkcyjnym technik utrzymania ruchu może zabrać ze sobą wszystkie potrzebne narzędzia na obchód maszyn, nie wracając do punktu narzędziowego po każde kolejne narzędzie. W serwisie urządzeń elektronicznych specjalista może swobodnie przemieszczać się między stanowiskami klientów bez konieczności noszenia ciężkiego zestawu narzędzi w rękach lub plecaku.

Współczesny rynek oferuje wózki narzędziowe w niezwykle szerokim spektrum rozmiarów, konfiguracji, materiałów i kategorii jakościowych – od kompaktowych wózków jednoszufladowych do rozbudowanych mobilnych centrów narzędziowych z dziesiątkami szuflad, szafą na kombinezony i własnym oświetleniem LED. Właściwy dobór wózka do konkretnego zastosowania i właściwej skali wyposażenia narzędziowego jest decyzją wymagającą analizy rzeczywistych potrzeb stanowiska roboczego.

Budowa i elementy wózka narzędziowego

Korpus i materiały konstrukcyjne

Korpus wózka narzędziowego stanowi stalowa skrzynia spawana lub nitowana z blachy stalowej o grubości 0,8–2 mm, wyprofilowanej i wytłoczonej w sposób zapewniający sztywność konstrukcji przy minimalizacji masy własnej wózka. Grubość blachy jest jednym z kluczowych wskaźników jakości wózka – profesjonalne wózki klasy warsztatowej wykonywane są z blachy o grubości 1,2–2 mm, wózki ekonomiczne klasy niższej z blachy 0,7–1 mm. Różnica w grubości blachy przekłada się bezpośrednio na sztywność korpusu, odporność na odkształcenia przy obciążeniu i trwałość całej konstrukcji.

Wykończenie powierzchni blachy ma zarówno znaczenie estetyczne jak i antykorozyjne. Najczęściej stosowane są powłoki proszkowe nakładane elektrostatycznie i utwardzane termicznie, które zapewniają twardą, odporną na zarysowania i chemikalia powłokę o grubości 60–100 μm. Powłoki proszkowe są znacznie trwalsze od tradycyjnych powłok lakierniczych i odporne na oleje mineralne, smary, środki czyszczące i rozpuszczalniki stosowane w typowych środowiskach warsztatowych.

Wózki ze stali nierdzewnej 304 lub 316 stosowane są w zastosowaniach wymagających podwyższonej odporności na korozję – w warsztatach mokrych, przy maszynach spożywczych, w przemyśle farmaceutycznym i laboratoriach chemicznych. Stal nierdzewna jest znacznie droższa od stali węglowej z powłoką proszkową, ale w agresywnych środowiskach wilgotnych lub chemicznych jest jedynym rozwiązaniem zapewniającym akceptowalną trwałość.

Szuflady i prowadnice – serce wózka narzędziowego

Szuflady i ich mechanizmy prowadzące są elementami decydującymi o jakości użytkowej wózka narzędziowego i elementami wykazującymi największe zróżnicowanie między klasami jakościowymi dostępnych produktów. Jakość prowadnicy szuflady przekłada się bezpośrednio na płynność wysuwu, nośność obciążonej szuflady i trwałość mechanizmu przez lata intensywnego użytkowania.

Prowadnice kulkowe to standard w profesjonalnych wózkach narzędziowych klasy warsztatowej. Kulkowe łożyska liniowe zapewniają płynny, bezszelestny wysuw szuflady pod obciążeniem, minimalny luz boczny i długą żywotność przy regularnym użytkowaniu. Prowadnice pełnego wysuwu, pozwalające na wysunięcie szuflady na całą jej głębokość bez pozostawania w prowadnicy, umożliwiają dostęp do całej zawartości szuflady bez konieczności wyciągania narzędzi leżących z tyłu.

Nośność pojedynczej szuflady z prowadnicami kulkowymi pełnego wysuwu wynosi w profesjonalnych wózkach warsztatowych 30–80 kg, a w specjalistycznych wózkach ciężkich nawet 100–150 kg. Nośność prowadnic musi odpowiadać planowanemu obciążeniu szuflad – przeciążanie prowadnic prowadzi do ich odkształcenia i trwałego uszkodzenia mechanizmu wysuwu.

Mechanizm miękkiego domykania szuflad – sprężynowe lub amortyzowane łagodne domknięcie ostatniego odcinka wysuwu – to rozwiązanie zapobiegające gwałtownemu zamykaniu się szuflad przy wstrząsach i przy przemieszczaniu wózka. Zapobiega też wypadaniu drobnych elementów z szuflad przy nagłym domknięciu i redukuje hałas pracy w warsztatach o rygorach dotyczących poziomu hałasu.

Układ kołowy i mobilność

System kółek determinuje mobilność wózka i jego zachowanie podczas przemieszczania po różnych nawierzchniach. Profesjonalne wózki warsztatowe wyposażone są zazwyczaj w cztery kółka – dwa stałe z tyłu i dwa skrętne z przodu lub cztery skrętne – o średnicy 100–150 mm. Kółka gumowe na stalowym rdzeniu lub kółka poliuretanowe zapewniają toczenie po twardych posadzkach bez rysowania powierzchni i z minimalnym oporem toczenia nawet przy pełnym obciążeniu wózka.

Hamulce na kółkach tylnych lub na wszystkich czterech kółkach unieruchamiają wózek w wybranej pozycji i zapobiegają jego samoczynnym toczeniu na pochyłych posadzkach. Hamulec na nożną dźwignię jest rozwiązaniem ergonomicznym pozwalającym na zablokowanie kółka stopą bez kucania. Zablokowany wózek musi stać stabilnie nawet przy pracy z dużymi siłami przy otwartych szufladach – brak hamulca lub hamulec o niewystarczającej skuteczności powoduje przesuwanie się wózka przy pracy i jest realnym zagrożeniem bezpieczeństwa.

Rodzaje i konfiguracje wózków narzędziowych

Wózki kompaktowe i mobilne zestawy narzędziowe

Wózki kompaktowe to najmniejsza kategoria wózków narzędziowych, obejmująca konstrukcje o szerokości 400–600 mm z 2–5 szufladami i bez górnej szafki. Ich główną zaletą jest niewielka masa własna – zazwyczaj 15–30 kg – i zwrotność pozwalająca na manewrowanie w wąskich przejściach i ciasnych przestrzeniach warsztatowych.

Zastosowania wózków kompaktowych to przede wszystkim serwis mobilny z dojazdem do klienta, warsztaty o ograniczonej przestrzeni i stanowiska specjalistyczne wymagające wąskiego zestawu narzędzi. Technik HVAC obsługujący instalacje w budynkach, elektryk serwisujący urządzenia elektryczne lub mechanik rowerowy mają kompletny zestaw potrzebnych narzędzi w kompaktowym wózku, który zmieści się w bagażniku samochodu dostawczego.

Wózki pełnowymiarowe z szafką górną

Pełnowymiarowe wózki narzędziowe z szafką górną są najpopularniejszym typem w warsztatach samochodowych, zakładach mechanicznych i serwisach przemysłowych. Typowy pełnowymiarowy wózek ma szerokość 680–760 mm, głębokość 450–500 mm i wysokość 900–1100 mm łącznie z szafką górną. Liczba szuflad wynosi zazwyczaj 7–15, a pojemność całkowita pozwala na przechowanie zestawów narzędzi o masie 100–200 kg.

Szafka górna mocowana na stałe do górnej części wózka lub zdejmowana i przenoszona jako osobna jednostka rozszerza możliwości organizacji narzędzi o przestrzeń przegródkową dostępną bez zginania się. W szafce górnej przechowuje się zazwyczaj narzędzia używane najczęściej i wymagające szybkiego dostępu – klucze płaskie, śrubokręty, szczypce – podczas gdy w dolnych szufladach o większej nośności trzyma się cięższe zestawy nasadek, klucze dynamometryczne i narzędzia specjalistyczne.

Rozbudowane systemy mobilnych centrów narzędziowych

Rozbudowane systemy narzędziowe, określane często jako mobilne centra narzędziowe lub combo sets, łączą wózek dolny z szafką górną, modułem bocznym i ewentualnie nadstawką z panelem perforowanym w jedną funkcjonalną całość. Takie zestawy oferują pojemność pozwalającą na przechowanie kompletnych zestawów narzędzi profesjonalnego mechanika samochodowego lub przemysłowego, obejmujących setki sztuk narzędzi różnych kategorii.

Modułowe centra narzędziowe umożliwiają rozbudowę i rekonfigurację przez dokładanie nowych szuflad, modułów bocznych i akcesoriów. Inwestycja w modułowe centrum narzędziowe jest inwestycją długoterminową – podstawowy wózek kupiony na początku kariery zawodowej może być rozbudowywany przez kolejne lata wraz z powiększaniem się zestawu narzędzi, bez konieczności wymiany całości.

Wózki serwisowe i specjalistyczne

Poza standardowymi wózkami narzędziowymi rynek oferuje szereg wyspecjalizowanych rozwiązań dostosowanych do konkretnych zastosowań. Wózki serwisowe do elektroniki wyposażone są w blat ESD, uchwyt na lutownicę i organizery na drobne komponenty. Wózki do serwisu hydrauliki mają specjalne uchwyty na złącza hydrauliczne i organizery na uszczelnienia. Wózki do serwisu klimatyzacji wyposażone są w uchwyty na manometry i czynniki chłodnicze.

Wózki z blatem roboczym to rozwiązania łączące zalety stołu warsztatowego i wózka narzędziowego w jednej konstrukcji – pracownik ma przy sobie zarówno narzędzia jak i przenośną powierzchnię roboczą. Są szczególnie wartościowe w serwisach terenowych i w zakładach, gdzie prace serwisowe prowadzone są przy maszynach bez możliwości korzystania ze stałych stołów warsztatowych.

Systemy organizacji wnętrza szuflad

Wkładki piankowe i organizery profilowane

Wkładki piankowe wycinane na wymiar konkretnego zestawu narzędzi są najdoskonalszą metodą organizacji zawartości szuflad, pozwalającą na natychmiastową identyfikację braku każdego narzędzia przez widoczne puste miejsce. Wkładki wykonywane są z pianki polietylenowej o grubości 20–50 mm z wycięciami profilowanymi do dokładnego kształtu każdego narzędzia.

Systemy wkładek piankowych są dostępne w dwóch wariantach. Wkładki gotowe produkowane przez producentów zestawów narzędziowych są zaprojektowane dla konkretnych zestawów i charakteryzują się precyzyjnym dopasowaniem do kształtów narzędzi. Wkładki indywidualnie wycinane przez wyspecjalizowane firmy lub własnoręcznie przy użyciu rolek grzewczych pozwalają na organizację zestawów niestandardowych złożonych z narzędzi różnych producentów.

Zasada shadow board – widocznego oznakowania każdego miejsca w szufladzie – znacząco ułatwia kontrolę kompletności zestawu narzędzi po zakończeniu pracy. Mechanik lub technik zamykający szufladę po pracy natychmiast widzi że jedno narzędzie nie wróciło na swoje miejsce i może je zlokalizować i odłożyć zanim opuści stanowisko. Ta prosta zasada eliminuje problem zagubionych narzędzi, który w wielu warsztatach generuje znaczne straty finansowe.

Systemy przegródkowe i pojemnikowe

Szuflady bez wkładek piankowych można efektywnie organizować przy pomocy regulowanych systemów przegródkowych ze stalowych lub plastikowych listew tworzących siatki komór o wymiarach dopasowanych do przechowywanych narzędzi. Przegródki regulowane pozwalają na elastyczną rekonfigurację przy zmianie zestawu narzędzi bez konieczności wymiany całej wkładki.

Małe pojemniki plastikowe lub metalowe wkładane do szuflad sprawdzają się do organizowania drobnych elementów – śrubek, nakrętek, podkładek, zatrzasków i innych części, które bez pojemników mieszałyby się z narzędziami i gubiły w zakamarkach szuflady. Pojemniki z etykietami opisującymi zawartość umożliwiają błyskawiczne znalezienie szukanego elementu bez przeszukiwania całej szuflady.

Zabezpieczenia i systemy blokad

Zamki centralne i systemy zarządzania dostępem

Zabezpieczenie wózka narzędziowego przed nieuprawnionym dostępem ma w profesjonalnym środowisku warsztatowym znaczenie zarówno ochrony mienia jak i zarządzania odpowiedzialnością za stan narzędzi. Zamek centralny blokujący jednocześnie wszystkie szuflady wózka jest standardowym wyposażeniem profesjonalnych wózków warsztatowych i pozwala na zabezpieczenie całości wyposażenia narzędziowego jednym kluczem.

Systemy zarządzania dostępem z elektronicznymi zamkami obsługiwanymi kartą RFID lub kodem PIN są dostępne w zaawansowanych wózkach klasy premium i w systemach zarządzania narzędziami w zakładach o rygorystycznych wymaganiach dotyczących kontroli dostępu. Elektroniczne systemy rejestrują każde otwarcie wózka z identyfikacją pracownika i znacznikiem czasu, tworząc kompletny dziennik dostępu wartościowy przy audytach i przy wyjaśnianiu braków w wyposażeniu narzędziowym.

Systemy zabezpieczeń przed wywróceniem

Wózki narzędziowe z otwartymi szufladami na górze mogą przewrócić się jeśli jednocześnie otwartych jest kilka szuflad wypełnionych ciężkimi narzędziami, a środek ciężkości całości przesuwa się poza obrys podstawy kółek. Mechanizm blokady zapobiegający jednoczesnym otwarciem więcej niż jednej szuflady jest funkcją bezpieczeństwa chroniącą zarówno przed wywróceniem wózka jak i przed uszkodzeniem prowadnic przez nierównomierne obciążenie.

Blokada anti-tilt działa mechanicznie – wysunięcie jednej szuflady automatycznie blokuje wszystkie pozostałe szuflady aż do momentu zamknięcia otwartej. Rozwiązanie to jest szczególnie ważne w przypadku ciężkich wózków z szufladami wypełnionymi ciężkimi zestawami narzędzi, gdzie wywrócenie mogłoby spowodować poważne obrażenia pracownika.

Kryteria wyboru wózka narzędziowego

Dopasowanie do charakteru i skali pracy

Dobór wózka narzędziowego musi być oparty na rzetelnej analizie rzeczywistych potrzeb konkretnego stanowiska i charakteru wykonywanych prac. Mechanik samochodowy serwisujący pojazdy osobowe potrzebuje innego wózka niż technik utrzymania ruchu w zakładzie produkcyjnym, a elektryk serwisowy ma inne wymagania niż ślusarz narzędziowy. Wózek przedymensjonowany do rzeczywistych potrzeb to niepotrzebne koszty i utrudniona mobilność. Wózek niedowymiarowany to nieustanny bałagan i frustrujące poszukiwanie narzędzi.

Punktem wyjścia do doboru wózka powinien być pełen inwentarz narzędzi, które mają być w nim przechowywane, z oceną ich łącznej masy i objętości. Masa zestawu narzędzi profesjonalnego mechanika samochodowego wynosi zazwyczaj 80–200 kg w zależności od specjalizacji i kompletności zestawu. Łączna masa narzędzi podzielona przez nośność pojedynczej szuflady daje minimalną liczbę szuflad wymaganą do przechowania zestawu bez przeciążania prowadnic.

Jakość jako inwestycja długoterminowa

Wózek narzędziowy w profesjonalnym warsztacie jest wyposażeniem eksploatowanym przez kilka lub kilkanaście lat, otwieranym i zamykanym dziesiątki razy dziennie, przetaczanym po posadzkach różnej jakości i narażonym na uderzenia narzędzi i urządzeń. W tej perspektywie różnica w cenie między wózkiem ekonomicznym a profesjonalnym staje się niewielka w przeliczeniu na rok użytkowania, podczas gdy różnica w komforcie pracy i trwałości jest odczuwana każdego dnia.

Wózki klasy profesjonalnej producentów takich jak Snap-on, MAC Tools, Stahlwille, Beta czy Gedore charakteryzują się prowadnicami kulkowymi o nośności i trwałości pozwalającej na wieloletnie intensywne użytkowanie bez utraty płynności wysuwu, blachą o grubości zapewniającej sztywność przy pełnym obciążeniu i systemami zamków zapewniającymi niezawodne zabezpieczenie przez lata. Wózki ekonomiczne klasy niższej mogą wyglądać podobnie na fotografii, ale po 2–3 latach intensywnego użytkowania prowadnice tracą płynność, blachą się ugina i zamki przestają działać prawidłowo.

Ergonomia i dostępność wyposażenia

Wysokość wózka, rozmieszczenie szuflad i dostępność ich zawartości to parametry ergonomiczne, które mają duże znaczenie przy wielogodzinnym codziennym użytkowaniu. Szuflady dolne przy pełnym wysunięciu powinny być dostępne bez nadmiernego zginania się. Szuflady górne powinny być na wysokości umożliwiającej wygodne sięganie bez wspinania się. Rozmieszczenie najczęściej używanych narzędzi w szufladach na optymalnej wysokości – 900–1100 mm od podłogi – minimalizuje liczbę niewygodnych ruchów przy pracy.

Konserwacja i utrzymanie wózka narzędziowego

Regularna konserwacja prowadnic i zamków

Prowadnice szuflad wymagają regularnego smarowania smarem silikonowym lub grafitowym w celu utrzymania płynności wysuwu i ochrony przed korozją w wilgotnych środowiskach. Smar olejowy nie jest odpowiedni dla prowadnic szufladowych, ponieważ przyciąga opiłki metaliczne i kurz tworząc ścierną pastę przyspieszającą zużycie prowadnic. Smarowanie prowadnic raz na kwartał przy intensywnym użytkowaniu jest wystarczające dla utrzymania optymalnej pracy mechanizmu.

Zamki centralne wymagają sporadycznego smarowania zamkiem grafitowym lub sprayem do zamków. Próby siłowego otwierania zablokowanych zamków przy zapomnianym lub zagubionym kluczu prowadzą do uszkodzenia mechanizmu zamka i często wymagają wymiany całego systemu blokady. Zachowanie kopii kluczy w bezpiecznym miejscu dostępnym dla wyznaczonych osób zapobiega takim sytuacjom.

Podsumowanie

Wózek narzędziowy jest inwestycją w efektywność i komfort pracy, której wartość realizuje się każdego dnia przez całe lata eksploatacji. Właściwie dobrany – o odpowiedniej pojemności, nośności i jakości prowadnic – zapewnia mobilny dostęp do kompletnego zestawu narzędzi bezpośrednio przy miejscu pracy, eliminując czas stracony na poszukiwania i przemieszczanie się. System organizacji wnętrza szuflad z wkładkami piankowym lub przegródkami pozwala na utrzymanie porządku i natychmiastową kontrolę kompletności wyposażenia. Wybór wózka klasy profesjonalnej zamiast ekonomicznej to decyzja, która w perspektywie kilku lat eksploatacji okazuje się zawsze właściwą – trwałość, niezawodność i codzienny komfort pracy są warte każdej różnicy w cenie zakupu.
