Wózki warsztatowe narzędziowe – mobilna organizacja stanowiska pracy
Udostępnij

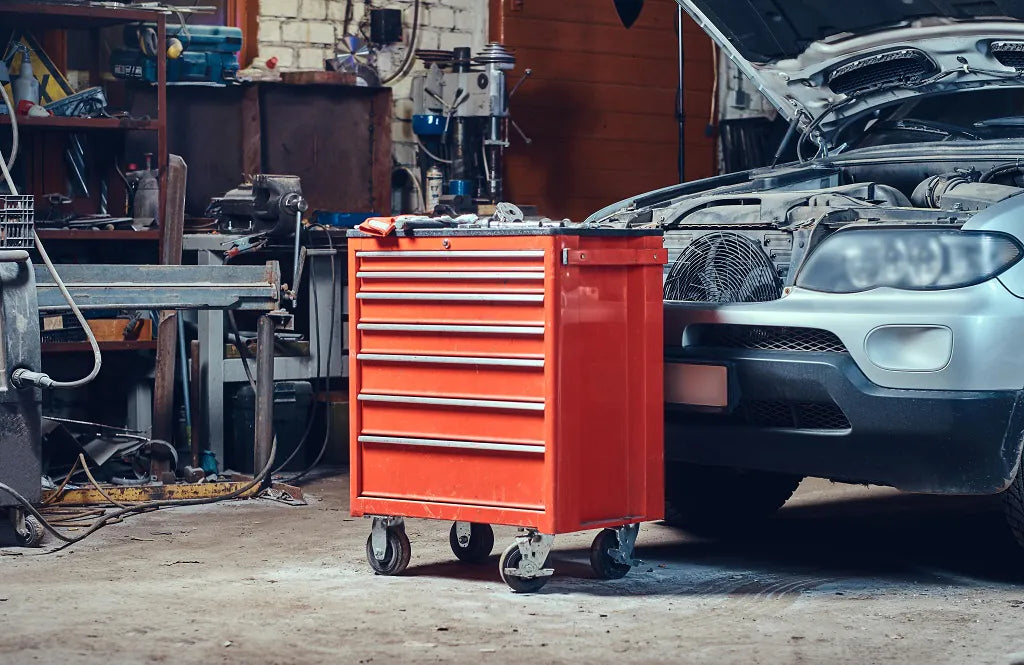

Wózek narzędziowy – warsztat, który podąża za pracownikiem
W każdym warsztacie mechanicznym, serwisie, zakładzie produkcyjnym i wydziale utrzymania ruchu istnieje fundamentalne napięcie między dwoma potrzebami. Z jednej strony pracownik potrzebuje dostępu do szerokiego zestawu narzędzi – kluczy, nasadek, śrubokrętów, mierników, smarownic i dziesiątek innych przedmiotów niezbędnych do sprawnego wykonywania pracy. Z drugiej strony praca odbywa się przy różnych maszynach, w różnych miejscach hali, przy różnych stanowiskach – i narzędzia muszą za pracownikiem podążać.
Tradycyjnym rozwiązaniem tego napięcia była stała szafa narzędziowa przy stanowisku pracy, uzupełniana o przenoszenie potrzebnych narzędzi w rękach lub w skrzynce przy każdym przejściu do kolejnego zadania. Rozwiązanie to ma oczywiste wady – albo pracownik wraca po każde kolejne narzędzie, tracąc czas, albo zabiera ze sobą wszystko na raz, ryzykując zagubienie cennych elementów wyposażenia.
Wózek narzędziowy przerywa ten dylemat raz na zawsze. Mobilna, wieloszufladowa jednostka przechowywania narzędzi, którą można przetoczyć dokładnie tam, gdzie jest potrzebna, łączy w sobie zalety stałej organizacji narzędzi w szafie z mobilnością skrzynki narzędziowej. To warsztat na kółkach – kompletne, zorganizowane stanowisko pracy, które podąża za pracownikiem, a nie pracownik za narzędziami.
W tym artykule omawiamy kompleksowo temat wózków narzędziowych warsztatowych – ich rodzaje, parametry techniczne, systemy organizacji wnętrza, zasady doboru do konkretnych zastosowań i sposoby integracji z systemami zarządzania narzędziami. Niezależnie od tego, czy prowadzisz jednoosobowy warsztat samochodowy, zarządzasz wydziałem utrzymania ruchu w fabryce czy organizujesz pracę profesjonalnego serwisu, ten artykuł pomoże Ci wybrać wózek, który rzeczywiście poprawi organizację i wydajność pracy.
Rodzaje wózków narzędziowych – przegląd rynku
Rynek wózków narzędziowych warsztatowych jest zróżnicowany i obfity. Producenci oferują setki modeli różniących się wielkością, liczbą szuflad, materiałem wykonania, systemem zamykania i poziomem ergonomii. Orientacja w tej różnorodności wymaga dobrego zrozumienia podstawowych typów i ich przeznaczenia.
Wózki narzędziowe jednomodułowe, nazywane też wózkami podstawowymi lub mobilnymi kasetami narzędziowymi, to najprostszy i najlżejszy typ. Składają się zazwyczaj z czterech do siedmiu szuflad o różnej wysokości, zamontowanych w jednej stalowej obudowie na czterech kółkach z blokadą. Szerokość typowych wózków jednomodułowych wynosi od 46 do 76 centymetrów, głębokość od 40 do 55 centymetrów, a wysokość od 80 do 100 centymetrów. To rozwiązanie idealne dla jednego pracownika z określonym zestawem narzędzi, który potrzebuje mobilności przy stosunkowo niewielkiej liczbie stanowisk.
Wózki narzędziowe systemowe – rozbudowane zestawy łączące moduł dolny z szufladami i moduł górny z szufladami lub z blatem roboczym – to rozwiązanie dla bardziej wymagających zastosowań. Moduł górny, zwany też nadblatnikiem lub toolboxem, może być montowany stacjonarnie lub zdejmowany jako przenośna skrzynka narzędziowa. Całkowita wysokość systemu wynosi zazwyczaj od 130 do 180 centymetrów, co zapewnia ergonomiczny dostęp do wszystkich szuflad na różnych poziomach.
Wózki narzędziowe z blatem roboczym to wariant szczególnie ceniony przez mechaników i techników wykonujących operacje wymagające stabilnego podłoża bezpośrednio przy obsługiwanej maszynie lub pojeździe. Blat roboczy montowany na górze wózka – ze stali, drewna lub tworzywa – tworzy przenośne stanowisko pracy, gdzie można odkładać zdejmowane komponenty, prowadzić pomiary i wykonywać drobne naprawy bez konieczności przemieszczania się do stałego stołu warsztatowego.
Wózki narzędziowe z szafką boczną to konfiguracja rozszerzająca pojemność standardowego wózka o boczny moduł z drzwiczkami skrzydłowymi lub przesuwnymi, kryjący przestrzeń na większe narzędzia i sprzęt – elektronarzędzia, mierniki, zestawy specjalistyczne i inne przedmioty nienadające się do szuflad. Szafka boczna może być też wyposażona w panel perforowany do zawieszania narzędzi ręcznych na hakach.
Wózki narzędziowe heavy duty, czyli ciężkie wersje przemysłowe, to kategoria przeznaczona do najcięższych zastosowań w przemyśle. Wykonane z blachy stalowej o grubości od 1,2 do 2,0 milimetrów zamiast typowych 0,8 do 1,0 milimetra, wyposażone w szuflady o nośności od 50 do 100 kilogramów każda i kółka o średnicy od 125 do 200 milimetrów zdolne do toczenia się po nierównej posadzce przemysłowej, są odpowiedzią na potrzeby zakładów produkcyjnych, stoczni, zakładów energetycznych i innych środowisk o intensywnej eksploatacji narzędzi.
Wózki narzędziowe elektryczne z systemem zarządzania to zaawansowane rozwiązanie łączące funkcję przechowywania narzędzi z elektronicznym systemem kontroli dostępu i ewidencji. Otwarcie każdej szuflady poprzedzone jest identyfikacją pracownika kartą RFID lub kodem PIN, a każda operacja wydania i zwrotu narzędzia jest automatycznie rejestrowana. System generuje alerty przy braku zwrotu narzędzia w określonym czasie i raporty o stanie posiadania i historii użytkowania.
Parametry techniczne wózków – co decyduje o jakości
Wybór wózka narzędziowego powinien być oparty na analizie parametrów technicznych, a nie wyłącznie na cenie czy wyglądzie. Różnica między wózkiem budżetowym a profesjonalnym nie ogranicza się do estetyki – ma bezpośrednie przełożenie na wytrzymałość, ergonomię i żywotność.
Grubość blachy stalowej obudowy i szuflad to parametr fundamentalny dla wytrzymałości wózka. Tanie wózki budżetowe wykonywane są z blachy 0,6 do 0,8 milimetra – cienkie, podatne na odkształcenia pod uderzeniami i przy dużych obciążeniach szuflad. Profesjonalne wózki narzędziowe wykonane są z blachy od 1,0 do 1,5 milimetra dla obudowy i szuflad, a modele heavy duty – z blachy do 2,0 milimetrów. Grubsza blacha oznacza nie tylko wyższą wytrzymałość, ale też wyższy łączny ciężar wózka, który przekłada się na jego stabilność podczas pracy.
Nośność szuflad to parametr, który musi być dopasowany do planowanej zawartości. Szuflady z nośnością 20 do 30 kilogramów wystarczą dla lekkiego zestawu narzędzi ręcznych. Szuflady z nośnością 50 do 100 kilogramów są konieczne przy przechowywaniu ciężkich kluczy udarowych, zestawów nasadek czy ciężkich mierników. Przekroczenie nośności szuflady prowadzi do uszkodzenia prowadnic i deformacji dna szuflady.
Prowadnice szuflad to element decydujący o płynności otwierania i trwałości mechanizmu. Kulkowe prowadnice z pełnym wysunięciem pozwalają na wyciągnięcie szuflady na całą głębokość i dostęp do całej jej zawartości z góry i z boków – co jest szczególnie ważne przy szufladach głębokich. Prowadnice z łożyskami kulkowymi wymagają znacznie mniejszej siły do otwierania przy dużych obciążeniach niż prowadnice ślizgowe i są wielokrotnie trwalsze. Producenci renomowanych wózków narzędziowych podają liczbę cykli otwarcia, na jaką certyfikowane są ich prowadnice – wartości od 30 000 do 100 000 cykli są typowe dla prowadnic profesjonalnych.
System zamknięcia centralnego blokującego wszystkie szuflady jednocześnie to standard bezpieczeństwa wymagany w środowiskach wieloosobowych, gdzie cenne narzędzia muszą być chronione przed nieuprawnionym dostępem. Zamek cylindryczny z wkładką patentową zapewnia wyższy poziom bezpieczeństwa niż standardowy zamek, natomiast system master key – jeden klucz otwierający wiele wózków przy zachowaniu indywidualnych zamków – jest popularnym rozwiązaniem w zakładach zarządzających dużą flotą wózków narzędziowych.
Kółka i system jezdny to element, od którego w praktyce zależy codzienna wygoda użytkowania wózka. Kółka o małej średnicy – do 75 milimetrów – dobrze toczą się po idealnie gładkiej posadzce, ale zatrzymują się na każdym progu, pęknięciu lub zabrudzeniu. Kółka o średnicy od 100 do 150 milimetrów pokonują nierówności i progi posadzki przemysłowej bez zatrzymywania, wymagają mniejszej siły pchania i są zdecydowanie lepszym wyborem dla środowisk przemysłowych. Materiał opony – guma, poliuretan lub nylon – ma bezpośredni wpływ na siłę toczenia, odporność na oleje i ślady na posadzce. Kółka z oponą poliuretanową łączą w sobie zalety gumy i nylonu – niski opór toczenia, odporność na oleje i brak pozostawiania śladów na czystych posadzkach.
Hamulce kółek to element niezbędny dla bezpieczeństwa pracy z wózkiem. Wózek bez zablokowanych kółek może się samoczynnie przetoczyć na pochyłej posadzce lub przy silniejszym szarpnięciu szuflady. Standardem są hamulce nożne na co najmniej dwóch kółkach – najlepiej na wszystkich czterech – które można zablokować i odblokować bez użycia rąk, co jest ważne przy pracy z brudnymi rękawicami.
Organizacja wnętrza wózka – systemy i metody
Wózek narzędziowy to pudełko z szufladami. Jego wartość dla organizacji pracy zależy jednak przede wszystkim od tego, co i jak jest w nim przechowywane. Przemyślana organizacja wnętrza wózka pozwala natychmiast odnaleźć każde potrzebne narzędzie i równie natychmiast zauważyć jego brak.
Wkładki piankowe do szuflad to jedno z najskuteczniejszych i najpopularniejszych rozwiązań organizacyjnych. Wycinane z pianki EVA lub poliuretanowej metodą CNC na podstawie cyfrowego projektu lub ręcznie za pomocą wykrojników, tworzą precyzyjne gniazda idealnie dopasowane do kształtu każdego narzędzia. System ten, znany jako shadow boarding lub foam insert system, ma kilka kluczowych zalet.
Po pierwsze, każde narzędzie ma swoje wyznaczone, niezmienne miejsce – co eliminuje konieczność szukania i zapamiętywania, gdzie co leży. Po drugie, puste gniazdo natychmiast sygnalizuje brak narzędzia – co jest nieocenione przy weryfikacji kompletu narzędzi po zakończeniu pracy, szczególnie przy serwisowaniu maszyn i pojazdów, gdzie pozostawione narzędzie wewnątrz obsługiwanego urządzenia może mieć poważne konsekwencje. Po trzecie, pianki chronią narzędzia przed zarysowaniami wynikającymi z wzajemnego kontaktu w szufladzie, co jest istotne dla narzędzi pomiarowych i precyzyjnych.
Systemowe wkładki z tworzywa ABS lub polipropylenu to alternatywa dla piankowych, oferująca wyższą odporność na oleje i łatwiejsze czyszczenie. Modułowe wkładki z wysuwnymi przegródkami pozwalają na elastyczną rekonfigurację podziału szuflady bez wymiany całego zestawu.
Wieszaki i uchwyty na narzędzia na wewnętrznych ścianach szuflady to rozwiązanie dla narzędzi długich i cienkich – pilników, raszpli, dłut, śrubokrętów – które nie nadają się do poziomego układania w szufladzie bez ryzyka przesuwania się i uszkadzeń. Specjalistyczne wieszaki montowane na tylnej ścianie szuflady lub na jej krawędzi pozwalają na pionowe lub ukośne przechowywanie takich narzędzi.
Panel perforowany na wewnętrznej stronie drzwi lub na ścianie bocznej wózka to dodatkowa przestrzeń do zawieszania narzędzi ręcznych na hakach. Klucze płaskie, szczypce, poziomica, latarka – przedmioty używane często i wymagające natychmiastowego dostępu doskonale nadają się do przechowywania na panelu perforowanym, skąd można je zabrać bez otwierania szuflady.
Magnesyczne pasy i uchwyty montowane na powierzchniach wózka lub szuflady to rozwiązanie dla metalowych narzędzi o regularnym kształcie – kluczy imbusowych, bitów, wierteł. Przyciągają narzędzia przez siłę magnetyczną i utrzymują je w ordynku bez konieczności wkładania w gniazda czy wieszania na hakach.
Dobór wózka do specyfiki pracy – kluczowe pytania
Właściwy dobór wózka narzędziowego wymaga odpowiedzi na kilka kluczowych pytań dotyczących specyfiki pracy i środowiska, w którym wózek będzie eksploatowany.
Ile narzędzi i jakiego rodzaju będzie przechowywanych na wózku to pierwsze i najważniejsze pytanie. Mechanik samochodowy ma inne potrzeby niż elektryk, elektryk inne niż technik utrzymania ruchu, a technik utrzymania ruchu inne niż operator CNC. Warto przed zakupem sporządzić listę wszystkich narzędzi, które mają trafić na wózek, pogrupować je według rodzaju i rozmiaru, a następnie oszacować potrzebną łączną pojemność szuflad.
W jakim środowisku będzie pracował wózek to drugie kluczowe pytanie. Czysta, sucha posadzka serwisu samochodowego stawia inne wymagania niż posadzka hali produkcyjnej z wiórami metalowymi, olejem i chłodziwem, a posadzka zakładu spożywczego inne niż posadzka stoczni. Środowisko decyduje o wymaganiach co do materiałów, wykończenia powierzchni, kółek i stopnia uszczelnienia szuflad.
Czy wózek będzie przemieszczany między różnymi stanowiskami regularnie czy sporadycznie to pytanie decydujące o wymaganiach co do kółek i ogólnej mobilności. Wózek przemieszczany kilkanaście razy dziennie przez cały zakład wymaga doskonałego systemu jezdnego i lekkiej, płynnej obsługi. Wózek stojący przy jednym stanowisku przez większość czasu i przemieszczany okazjonalnie może mieć prostszy system jezdny.
Ilu pracowników będzie korzystać z wózka to pytanie decydujące o wymaganiach co do systemu zamknięcia i kontroli dostępu. Wózek przypisany do jednego pracownika może mieć prosty zamek cylindryczny. Wózek wspólny dla kilku pracowników lub wymienne stanowisko obsługiwane przez różnych operatorów wymaga rozbudowanego systemu kontroli dostępu z rejestracją użytkowników.
Jaki jest budżet na zakup i jak długo wózek ma służyć to pytanie, które musi być zadane uczciwie. Tani wózek budżetowy za kilkaset złotych może wystarczyć dla hobby warsztatowca używającego kilku narzędzi w garażu. Profesjonalny mechanik samochodowy lub technik utrzymania ruchu, pracujący osiem godzin dziennie przez pięć dni w tygodniu, potrzebuje wózka za kilka do kilkunastu tysięcy złotych, który wytrzyma intensywną eksploatację przez kilka lat bez konieczności wymiany.
Wózki narzędziowe w systemach 5S i Lean Manufacturing
Wózki narzędziowe warsztatowe są naturalnym elementem systemów organizacji miejsca pracy opartych na metodologii 5S i filozofii Lean Manufacturing, które zyskują coraz większą popularność w polskich zakładach produkcyjnych i serwisowych.
Metodologia 5S – Sortuj, Systematyzuj, Sprzątaj, Standaryzuj, Samodyscyplinuj – ma na celu eliminację marnotrawstwa wynikającego z nieporządku, poszukiwania narzędzi i nieergonomicznej organizacji stanowiska pracy. Wózek narzędziowy z wkładkami pianokowymi i systemem shadow boarding jest idealnym narzędziem do realizacji zasad 5S – każde narzędzie ma swoje miejsce, każdy brak jest natychmiast widoczny, a utrzymanie porządku na wózku jest proste i intuicyjne.
Standaryzacja wózków narzędziowych w zakładzie produkcyjnym – jeden typ wózka, ten sam układ narzędzi, te same wkładki piankowe dla wszystkich operatorów na danym stanowisku – pozwala na wymienność pracowników bez utraty czasu na szukanie narzędzi i zapamiętywanie układu cudzego wózka. Nowy pracownik przypisany do stanowiska natychmiast wie, gdzie co jest, bo układ jest identyczny jak na każdym innym wózku w zakładzie.
Visual management, czyli zarządzanie wizualne, jest naturalnie wbudowany w dobrze zorganizowany wózek narzędziowy. Kolorowe oznaczenia szuflad, wyraźne etykiety, zdjęcia zawartości na frontach szuflad, puste gniazda sygnalizujące brak narzędzia – to narzędzia wizualnego zarządzania, które eliminują konieczność zapamiętywania i minimalizują błędy.
Konserwacja i utrzymanie wózka narzędziowego
Wózek narzędziowy jest inwestycją, której trwałość w dużej mierze zależy od właściwej konserwacji i pielęgnacji. Zaniedbania w tym zakresie prowadzą do przedwczesnego zużycia prowadnic, korozji obudowy i stopniowej degradacji systemu organizacji wnętrza.
Regularne czyszczenie wózka to podstawa utrzymania. Zewnętrzne powierzchnie należy regularnie przecierać lekko wilgotną szmatką, usuwając oleje, smary i zabrudzenia. Wnętrze szuflad – szczególnie wkładki piankowe – wymaga regularnego odkurzania i czyszczenia, ponieważ gromadzące się wióry i zanieczyszczenia mogą powodować zarysowania narzędzi i utrudniać ich wyjmowanie z gniazd.
Smarowanie prowadnic szuflad raz na kilka miesięcy lub zgodnie z zaleceniami producenta znacząco przedłuża ich żywotność i utrzymuje płynność otwierania nawet przy dużych obciążeniach. Należy używać smaru dedykowanego do prowadnic kulkowych lub smaru silikonowego – tłuste smary maszynowe mogą przyciągać zanieczyszczenia i przyspieszać zużycie.
Kontrola i wymiana uszkodzonych wkładek piankowych jest konieczna przy poważnych rozcięciach lub deformacjach gniazd, które mogą już nie stabilizować prawidłowo przechowywanych narzędzi. Wkładki piankowe są elementami eksploatacyjnymi, które z czasem wymagają wymiany – co jest znacznie tańsze niż wymiana całego wózka.
Naprawa lub wymiana uszkodzonych kółek powinna być przeprowadzana natychmiast po stwierdzeniu uszkodzenia. Uszkodzone kółko – z pękniętą oponą lub zablokowanym łożyskiem – wymaga od operatora nadmiernej siły do przemieszczania wózka, co prowadzi do zmęczenia i ryzyka urazu. Kółka są elementami wymiennymi w większości profesjonalnych wózków i ich wymiana jest prosta i niedroga.
Bezpieczeństwo przy pracy z wózkami narzędziowymi
Wózki narzędziowe są stosunkowo bezpiecznym wyposażeniem, jednak pewne aspekty ich użytkowania wymagają szczególnej uwagi dla zachowania bezpieczeństwa pracowników.
Przeciążanie szuflad powyżej dopuszczalnego udźwigu to najczęstsze naruszenie bezpieczeństwa przy użytkowaniu wózków narzędziowych. Przeciążona szuflada może wypaść z prowadnic lub prowadnice mogą ulec trwałemu uszkodzeniu, co przy nagłym otwarciu szuflady grozi upadkiem jej zawartości na stopy operatora.
Otwieranie wielu szuflad jednocześnie może spowodować przewrócenie się wózka w wyniku przesunięcia środka ciężkości. Dobre wózki narzędziowe są wyposażone w mechanizm blokady otwierania kolejnej szuflady przy już otwartej innej, który eliminuje to ryzyko. Przy wózkach bez takiego mechanizmu pracownicy muszą być poinstruowani o konieczności zamykania każdej szuflady przed otwarciem następnej.
Przechowywanie narzędzi ostrych i tnących wymaga szczególnej ostrożności. Dłuta, noże, frezy, wiertła i inne narzędzia o ostrych krawędziach umieszczone luzem w szufladzie stwarzają ryzyko skaleczenia przy sięganiu. Wkładki piankowe, uchwyty i organizery eliminują to ryzyko, utrzymując narzędzia w stabilnych, bezpiecznych pozycjach.
Zabezpieczanie wózka kółkami podczas pracy jest wymaganiem bezpieczeństwa, które musi być przestrzegane bezwzględnie. Niezablokowany wózek może samoczynnie przetoczyć się i spowodować wypadek lub uszkodzenie sprzętu. Zasada blokowania kółek przed przystąpieniem do pracy przy wózku powinna być elementem szkolenia BHP dla każdego pracownika używającego wózka narzędziowego.
Wózki narzędziowe a szafy narzędziowe – co wybrać
Wózek narzędziowy i szafa narzędziowa to dwa podstawowe rozwiązania do organizacji przechowywania narzędzi w warsztacie, które nie muszą być traktowane jako alternatywy – często najlepszym rozwiązaniem jest ich kombinacja.
Wózek narzędziowy jest lepszym wyborem gdy praca odbywa się przy wielu różnych maszynach lub stanowiskach wymagających regularnego przemieszczania się, gdy pracownik potrzebuje mieć wszystkie narzędzia przy sobie przez cały dzień pracy, gdy stanowisko pracy jest zmienne lub gdy warsztat jest mały i nie ma miejsca na stałą szafę przy każdym stanowisku.
Szafa narzędziowa jest lepszym wyborem gdy narzędzia są bardzo ciężkie i liczne – wymagające większej pojemności niż oferuje wózek, gdy większość pracy odbywa się przy jednym stałym stanowisku, gdy wymagany jest wysoki poziom bezpieczeństwa i kontroli dostępu do cennych narzędzi, gdy w warsztacie pracuje wiele osób i narzędzia muszą być centralnie zarządzane.
Kombinacja wózka i szafy sprawdza się najlepiej gdy pracownik ma stałe stanowisko z szafą do przechowywania pełnego zestawu narzędzi i mobilny wózek z zestawem najczęściej używanych narzędzi do przemieszczania po warsztacie lub hali. To rozwiązanie eliminuje konieczność transportowania całego zestawu i jednocześnie zapewnia dostęp do pełnego wyposażenia przy stałym stanowisku.
Podsumowanie
Wózek narzędziowy warsztatowy to znacznie więcej niż skrzynka na kółkach. To mobilne centrum organizacji pracy, które – właściwie dobrane, przemyślanie zorganizowane wewnętrznie i systematycznie utrzymywane – staje się jednym z najważniejszych narzędzi produktywności w warsztacie i zakładzie przemysłowym. Inwestycja w profesjonalny wózek narzędziowy zwraca się szybko poprzez eliminację czasu traconego na szukanie narzędzi, lepszą ochronę cennego wyposażenia, wyższe bezpieczeństwo pracy i wyraźnie lepszą organizację stanowiska. W świecie, gdzie czas i efektywność mają bezpośrednie przełożenie na wyniki finansowe, mobilna organizacja stanowiska pracy w postaci wózka narzędziowego jest inwestycją, której nie warto odkładać.
