Zabezpieczenia końców regałów - bariery ochronne i odbojniki

Końce regałów magazynowych to miejsca szczególnie narażone na uszkodzenia podczas codziennej eksploatacji. Kolizje z wózkami widłowymi, paletowymi czy innymi środkami transportu wewnętrznego mogą prowadzić do poważnych uszkodzeń konstrukcji, a w skrajnych przypadkach nawet do zawalenia się całych sekcji regałów. Właściwe zabezpieczenie końców regałów za pomocą barier ochronnych i odbojników to nie tylko kwestia ochrony mienia, ale przede wszystkim zapewnienia bezpieczeństwa pracownikom i ciągłości procesów magazynowych. Inwestycja w profesjonalne systemy ochronne może zaoszczędzić znaczne koszty napraw i przestojów.

Analiza zagrożeń i ryzyka w środowisku magazynowym

Magazyny charakteryzują się intensywnym ruchem ciężkiego sprzętu, co stwarza liczne zagrożenia dla integralności konstrukcji regałów. Wózki widłowe o masie całkowitej dochodzącej do kilku ton, poruszające się z prędkością do 20 km/h, mogą wywrzeć ogromną siłę uderzenia na konstrukcje regałów. Energia kinetyczna takiego uderzenia może być wystarczająca do uszkodzenia słupów nośnych czy wywrócenia całej sekcji regału.

Czynnik ludzki odgrywa kluczową rolę w powstawaniu uszkodzeń regałów. Zmęczenie operatorów, pośpiech, nieuwaga czy niedostateczne przeszkolenie to główne przyczyny kolizji. Szczególnie niebezpieczne są sytuacje, gdy operatorzy pracują w ograniczonej widoczności lub w stresujących warunkach, na przykład podczas realizacji pilnych zamówień.

Warunki środowiskowe w magazynie również wpływają na ryzyko uszkodzeń. Słabe oświetlenie, śliska posadzka, nagłe zmiany temperatury czy obecność kurzu mogą zwiększać prawdopodobieństwo kolizji. Szczególnie problematyczne są magazyny z wysoką wilgotnością, gdzie kondensacja może powodować śliskość powierzchni.

Różne typy sprzętu magazynowego stwarzają różne rodzaje zagrożeń. Wózki widłowe z wystającymi widłami są szczególnie niebezpieczne dla słupów regałów, podczas gdy wózki paletowe mogą uszkadzać dolne części konstrukcji. Suwnice i inne systemy transportu overhead mogą stwarzać zagrożenia dla górnych części regałów.

Rodzaje i charakterystyka barier ochronnych

Bariery stalowe to najczęściej stosowane rozwiązanie ochronne w magazynach o wysokim ruchu. Wykonywane z profili stalowych o grubości minimum 3 mm, charakteryzują się wysoką wytrzymałością i trwałością. Typowe bariery stalowe mogą wytrzymać uderzenie o sile do 10 kN, co odpowiada kolizji z wózkiem widłowym poruszającym się z prędkością do 8 km/h.

Konstrukcja barier stalowych powinna uwzględniać wysokość i geometrię zagrożenia. Bariery niskie (do 400 mm) chronią przed uderzeniami widłami wózków, podczas gdy bariery wysokie (do 1200 mm) zabezpieczają przed kolizjami z kabiną operatora. Optymalna wysokość bariery zależy od typu używanego sprzętu i specyfiki operacji magazynowych.

Bariery elastyczne, wykonane z materiałów takich jak poliuretany czy kompozyty, oferują inne właściwości ochronne. Dzięki zdolności do odkształcania się pod wpływem uderzenia, mogą absorbować więcej energii niż sztywne bariery stalowe. Jednocześnie po ustąpieniu siły uderzenia wracają do pierwotnego kształtu, co minimalizuje uszkodzenia zarówno bariery, jak i pojazdu.

Bariery modułowe pozwalają na elastyczne dostosowanie systemu ochronnego do specyficznych wymagań magazynu. Mogą być łatwo rekonfigurowane przy zmianie układu regałów czy procesów magazynowych. Systemy modułowe często oferują możliwość integracji różnych typów elementów ochronnych w jednym systemie.

Technologie odbojników i amortyzatorów

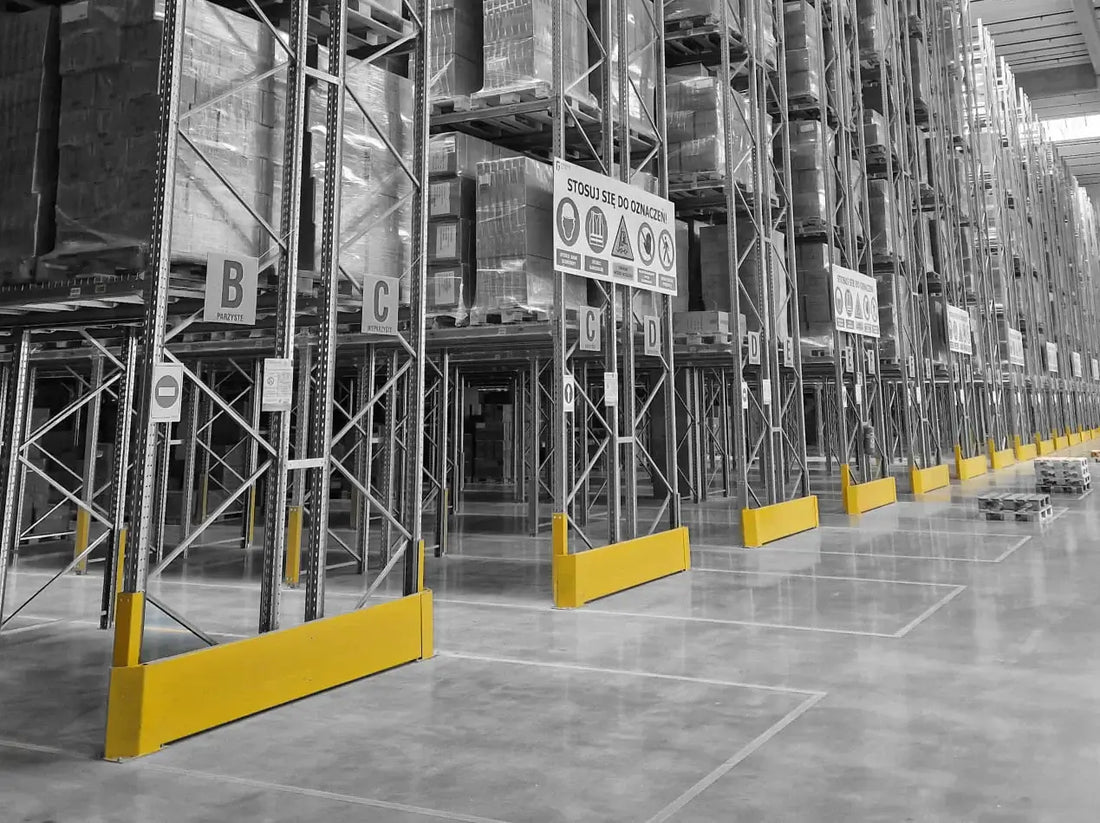

Odbojniki stalowe to podstawowe elementy ochronne montowane bezpośrednio na słupach regałów. Wykonywane z blachy stalowej o grubości 4-6 mm, tworzą pierwszą linię obrony przed uderzeniami. Kształt odbojnika jest dopasowany do profilu słupa, co zapewnia równomierne rozłożenie siły uderzenia na większą powierzchnię.

Montaż odbojników może być realizowany na różne sposoby. Odbojniki spawane zapewniają najwyższą wytrzymałość, ale utrudniają ewentualne naprawy. Odbojniki śrubowe są łatwiejsze w montażu i wymianie, ale wymagają regularnej kontroli dokręcenia śrub. Odbojniki z systemem szybkiego montażu pozwalają na łatwą wymianę bez konieczności demontażu regału.

Zaawansowane systemy amortyzujące wykorzystują różne mechanizmy pochłaniania energii uderzenia. Systemy hydrauliczne używają cieczy roboczej do kontrolowanego rozpraszania energii. Systemy pneumatyczne wykorzystują ściśnięte powietrze, co pozwala na szybsze powracanie do pozycji wyjściowej. Systemy z materiałami viskoelastycznymi łączą właściwości sprężyste i tłumiące.

Inteligentne systemy ochronne wyposażone w czujniki mogą monitorować siłę i częstotliwość uderzeń, przekazując informacje do systemów zarządzania magazynem. Takie dane mogą być wykorzystane do identyfikacji miejsc o wysokim ryzyku kolizji i optymalizacji układu magazynu.

Systemy kompleksowej ochrony magazynu

Kompleksowa ochrona magazynu wykracza poza samą ochronę końców regałów i obejmuje całościowe podejście do bezpieczeństwa konstrukcji. Systemy ochrony ciągów komunikacyjnych wykorzystują bariery, odbojniki i oznakowania do tworzenia bezpiecznych tras dla sprzętu magazynowego.

Ochrona węzłów konstrukcyjnych jest szczególnie ważna w miejscach przecięcia się tras transportowych. Specjalne reinforcement pads, czyli płyty wzmacniające, mogą być instalowane w narożnikach i miejscach o wysokim natężeniu ruchu. Zwiększają one powierzchnię kontaktu i rozpraszają siły uderzenia na większy obszar konstrukcji.

Systemy ostrzegawcze i sygnalizacyjne mogą być zintegrowane z barierami ochronnymi. Czujniki wykrywające nadmierną siłę uderzenia mogą aktywować alarmy świetlne lub dźwiękowe, informując o potencjalnych uszkodzeniach. Takie systemy pozwalają na szybką reakcję i zapobieganie dalszym uszkodzeniom.

Monitoring wizyjny w połączeniu z analizą obrazu może automatycznie wykrywać kolizje i nieprawidłowe zachowania operatorów. Systemy takie mogą rejestrować zdarzenia do późniejszej analizy i wykorzystania w programach szkoleniowych.

Normy bezpieczeństwa i wymagania prawne

Europejskie normy bezpieczeństwa, w szczególności seria EN 15512, definiują wymagania dotyczące systemów ochronnych w magazynach. Normy te określają minimalne parametry wytrzymałościowe, metody testowania i wymagania dotyczące instalacji barier ochronnych.

Zgodnie z normami, bariery ochronne muszą być zaprojektowane tak, aby wytrzymać uderzenie o określonej energii bez utraty funkcji ochronnej. Energia ta jest obliczana na podstawie maksymalnej masy i prędkości sprzętu używanego w magazynie. Typowe wymagania to odporność na uderzenie o energii 1,5-3,0 kJ.

Wymogi dotyczące oznakowania i widoczności barier są szczegółowo określone w normach bezpieczeństwa. Bariery muszą być oznaczone pasami odblaskowymi o szerokości minimum 50 mm, wykonanymi z materiałów o określonych właściwościach fotometrycznych. Kolory ostrzegawcze, zazwyczaj żółty i czarny, muszą być stosowane zgodnie z normami ISO.

Obowiązki pracodawcy w zakresie zapewnienia bezpieczeństwa w magazynie obejmują nie tylko instalację odpowiednich zabezpieczeń, ale również regularne kontrole, konserwację i dokumentowanie stanu systemów ochronnych. Brak odpowiednich zabezpieczeń może skutkować odpowiedzialnością prawną w przypadku wypadków.

Projektowanie i dobór optymalnych rozwiązań

Proces projektowania systemu ochronnego powinien rozpocząć się od dokładnej analizy ryzyka i identyfikacji miejsc o największym prawdopodobieństwie kolizji. Analiza ruchu sprzętu, częstotliwości operacji i typowych tras transportowych pozwala na optymalne umiejscowienie elementów ochronnych.

Dobór typu bariery zależy od wielu czynników, w tym rodzaju sprzętu, intensywności ruchu, dostępnej przestrzeni i budżetu. Magazyny o wysokim ruchu ciężkiego sprzętu wymagają wytrzymałych barier stalowych, podczas gdy w magazynach o mniejszym natężeniu ruchu mogą być wystarczające bariery elastyczne.

Wysokość i geometria barier muszą być dostosowane do charakterystyki zagrożenia. Bariery chronią przed uderzeniami na określonej wysokości, dlatego ich wymiary muszą odpowiadać geometrii używanego sprzętu. Zbyt niskie bariery mogą nie chronić przed uderzeniami kabiny operatora, a zbyt wysokie mogą ograniczać widoczność.

Rozmieszczenie barier powinno uwzględniać nie tylko ochronę regałów, ale również zachowanie funkcjonalności magazynu. Bariery nie mogą utrudniać dostępu do towarów, blokować dróg ewakuacji czy ograniczać manewrowania sprzętu. Optymalizacja wymaga znalezienia kompromisu między bezpieczeństwem a efektywnością operacyjną.

Instalacja i konserwacja systemów ochronnych

Właściwa instalacja systemów ochronnych jest kluczowa dla ich skuteczności. Fundamenty barier muszą być odpowiednio zaprojektowane i wykonane, aby przenieść siły uderzenia na konstrukcję budynku. Typowe fundamenty to kotwy chemiczne o głębokości minimum 100 mm lub kotwy mechaniczne o odpowiedniej nośności.

Montaż barier wymaga precyzyjnego pozycjonowania i wyrównania. Nawet niewielkie odchylenia od pionu czy poziomu mogą wpłynąć na skuteczność ochrony. Wszystkie połączenia muszą być sprawdzone pod kątem dokręcenia, a spawy poddane kontroli jakości.

Konserwacja systemów ochronnych obejmuje regularne kontrole wizualne, sprawdzanie stanu połączeń i wykrywanie oznak uszkodzeń. Kontrole powinny być przeprowadzane co najmniej raz na kwartał, a po każdym znaczącym uderzeniu należy przeprowadzić dokładną inspekcję elementów ochronnych.

Wymiana uszkodzonych elementów musi być przeprowadzona niezwłocznie po wykryciu uszkodzeń. Uszkodzone bariery tracą swoje właściwości ochronne i mogą stwarzać dodatkowe zagrożenia. Zaleca się utrzymywanie zapasu najczęściej wymiennych elementów, takich jak odbojniki czy elementy elastyczne.

Innowacje i przyszłość technologii ochronnych

Rozwój technologii materiałowych otwiera nowe możliwości w dziedzinie ochrony regałów magazynowych. Materiały kompozytowe o wysokiej wytrzymałości i niskiej masie mogą oferować lepsze właściwości ochronne przy mniejszych kosztach. Nanokompozyty z włóknami węglowymi czy aramidowymi wykazują obiecujące właściwości w zastosowaniach ochronnych.

Inteligentne systemy ochronne wyposażone w czujniki IoT mogą monitorować stan barier w czasie rzeczywistym i przekazywać informacje do systemów zarządzania magazynem. Czujniki przyspieszenia, siły i temperatury mogą wykrywać uszkodzenia zanim staną się widoczne gołym okiem.

Systemy adaptywne mogą automatycznie dostosowywać swoje właściwości ochronne do aktualnych warunków w magazynie. Na przykład, bariery o zmiennej sztywności mogą stawać się twardsze w przypadku wykrycia zbliżającego się pojazdu o wysokiej prędkości.

Rozszerzona rzeczywistość (AR) może wspierać operatorów w unikaniu kolizji poprzez wyświetlanie ostrzeżeń i wskazówek bezpośrednio w ich polu widzenia. Systemy takie mogą być zintegrowane z czujnikami wykrywającymi zbliżanie się do przeszkód.

Analiza ekonomiczna i zwrot z inwestycji

Inwestycja w systemy ochronne regałów wymaga analizy kosztów i korzyści. Koszty instalacji barier ochronnych wynoszą zazwyczaj 200-500 PLN na metr bieżący, w zależności od typu i wymagań wytrzymałościowych. Koszty te są jednak niewielkie w porównaniu z potencjalnymi kosztami naprawy uszkodzonych regałów.

Uszkodzenie słupa regału może kosztować od 2000 do 10000 PLN, nie licząc kosztów przestojów i utraty towarów. Poważne uszkodzenie może wymagać wymiany całej sekcji regału, co może kosztować dziesiątki tysięcy złotych. Dodatkowo, przestoje w pracy magazynu mogą generować straty wielokrotnie przewyższające koszty naprawy.

Wpływ na ubezpieczenie to często pomijany aspekt ekonomiczny. Wiele firm ubezpieczeniowych oferuje zniżki dla magazynów wyposażonych w profesjonalne systemy ochronne. Obniżka składki ubezpieczeniowej o 5-10% może znacznie skrócić okres zwrotu inwestycji.

Poprawa bezpieczeństwa pracy ma również wymierną wartość ekonomiczną. Zmniejszenie liczby wypadków związanych z uszkodzeniami regałów przekłada się na niższe koszty absencji chorobowej, ubezpieczeń społecznych i potencjalnych odszkodowań.

Systemy ochronne regałów magazynowych to inwestycja, która przynosi wielorakie korzyści wykraczające poza samą ochronę przed uszkodzeniami. Właściwie dobrane i zainstalowane zabezpieczenia zwiększają bezpieczeństwo pracy, redukują koszty operacyjne i budują kulturę bezpieczeństwa w organizacji. W miarę rozwoju technologii i rosnących wymagań bezpieczeństwa, systemy ochronne będą stawać się coraz bardziej zaawansowane i zintegrowane z innymi systemami zarządzania magazynem.
