Zabezpieczenia konstrukcji regałowych w magazynie

Wprowadzenie – zabezpieczenia regałów jako aktywna ochrona przed wypadkami

Regały magazynowe projektowane są z określonymi parametrami nośności i odpornością na obciążenia statyczne wynikające ze składowanego towaru. Jednak codzienna rzeczywistość magazynu to środowisko dynamiczne, w którym stalowe konstrukcje regałowe narażone są na czynniki, których żaden projekt nie jest w stanie całkowicie wyeliminować – kolizje wózków widłowych, przeciążenia wynikające z błędów ludzkich, drgania przenoszone z procesów produkcyjnych i stopniowe zużycie połączeń pod wpływem wieloletnich obciążeń cyklicznych. Właśnie dlatego same regały, nawet najwyższej jakości i prawidłowo zamontowane, nie są wystarczające do zapewnienia bezpiecznego środowiska pracy. Potrzebują aktywnych zabezpieczeń konstrukcyjnych, które absorbują energię uderzeń, chronią krytyczne elementy nośne i tworzą fizyczne bariery między ruchem pojazdów a strefą składowania.

Zabezpieczenia regałów to szeroka kategoria rozwiązań technicznych, obejmująca elementy montowane bezpośrednio na konstrukcji regałów, elementy instalowane w przestrzeni magazynowej jako bariery ochronne oraz systemy organizacyjne regulujące ruch pojazdów i pracowników pieszych. Każde z tych rozwiązań adresuje inne zagrożenie i pełni inną funkcję w kompleksowym systemie ochrony instalacji regałowej. Właściwy dobór zabezpieczeń do specyfiki konkretnego magazynu – intensywności ruchu wózków, stosowanego sprzętu, wysokości składowania i charakteru asortymentu – jest warunkiem skuteczności całego systemu ochrony.

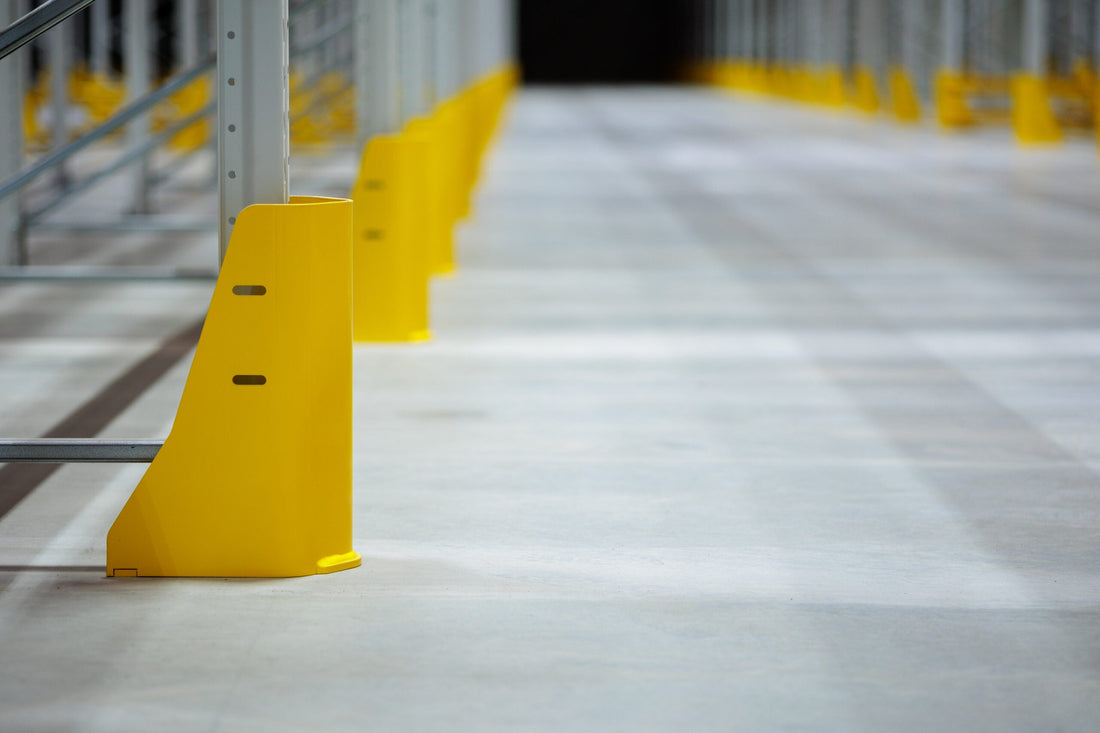

Osłony słupków regałowych – pierwsza linia obrony

Funkcja i znaczenie osłon słupków

Osłony słupków to najpowszechniejsze i najbardziej podstawowe zabezpieczenie stosowane przy regałach magazynowych. Ich zadaniem jest ochrona słupków nośnych regału przed bezpośrednim kontaktem z wózkami widłowymi i innymi pojazdami przemysłowymi poruszającymi się w alejkach operacyjnych. Słupek nośny regału paletowego to element przenoszący obciążenia od całej kolumny palet ułożonych nad nim – jego uszkodzenie przez kolizję z wózkiem może prowadzić do utraty nośności całej sekcji i katastrofalnego zawalenia przy kolejnym obciążeniu dynamicznym.

Osłona słupka przyjmuje na siebie energię uderzenia zamiast słupka, chroniąc element nośny przed trwałym odkształceniem. Jest elementem konsumpcyjnym – po silnym uderzeniu lub po określonej liczbie mniejszych kolizji wymaga wymiany, ale wymiana uszkodzonej osłony jest wielokrotnie tańsza i prostsza niż naprawa lub wymiana uszkodzonego słupka. W instalacjach regałowych bez osłon każda kolizja wózka ze słupkiem potencjalnie uszkadza element konstrukcyjny wymagający oceny przez inspektora i często kosztownej naprawy lub wymiany.

Rodzaje osłon słupków i ich zastosowania

Osłony słupków produkowane są w kilku typach różniących się materiałem, sposobem montażu i właściwościami absorpcji energii. Osłony stalowe wykonane z blachy stalowej o grubości 3–5 mm malowanej proszkowo na żółto są najprostszym i najtańszym rozwiązaniem. Montowane są za pomocą śrub do posadzki lub zaczepiają na stopce słupka. Skutecznie chronią przed uszkodzeniami mechanicznymi przy umiarkowanych prędkościach kolizji, ale nie absorbują energii uderzenia – przekazują ją na posadzkę lub na stopkę słupka.

Osłony poliuretanowe i gumowe mają znacznie lepsze właściwości absorpcji energii uderzenia niż osłony stalowe. Materiał elastomerowy odkształca się przy kolizji, pochłaniając znaczną część energii uderzenia i redukując siłę przekazywaną na słupek. Po odkształceniu osłona wraca do pierwotnego kształtu jeśli uderzenie nie przekroczyło granicy trwałego odkształcenia materiału. Osłony poliuretanowe są droższe od stalowych, ale w środowiskach o intensywnym ruchu wózków zapewniają znacznie skuteczniejszą ochronę słupków i dłuższy okres eksploatacji bez konieczności wymiany.

Osłony modułowe to bardziej zaawansowane systemy ochrony słupków, składające się z segmentów wymienialnych niezależnie po ich uszkodzeniu. Zamiast wymieniać całą osłonę po jednym silnym uderzeniu, wystarczy wymienić uszkodzony segment. Rozwiązanie to jest ekonomicznie uzasadnione przy intensywnym użytkowaniu magazynu z częstymi kolizjami.

Rozmieszczenie osłon – które słupki wymagają ochrony

Nie wszystkie słupki regałowe wymagają jednakowego poziomu ochrony. Osłony są najbardziej potrzebne na słupkach narożnych, czyli pierwszych słupkach rzędów regałowych od strony alejki głównej, które są najczęściej narażone na uderzenia wózków podczas manewrowania. Słupki przy wjazdach do alejek, skrzyżowaniach alejek i miejscach, gdzie wózki wykonują skręty, są statystycznie najbardziej narażone na kolizje i wymagają bezwzględnej ochrony.

Słupki w środkowych częściach długich rzędów regałów, dostępne wyłącznie wzdłuż wąskiej alejki operacyjnej, są znacznie rzadziej uszkadzane i mogą być chronione osłonami o niższym standardzie lub pozostawione bez osłon w przypadku instalacji o niskiej intensywności ruchu. Analiza historii uszkodzeń w konkretnym magazynie jest najlepszym przewodnikiem przy decydowaniu, które słupki wymagają dodatkowej ochrony.

Bariery ochronne i odbojnice

Stalowe bariery ochronne – separacja stref ruchu

Stalowe bariery ochronne to samodzielne konstrukcje stalowe instalowane na posadzce magazynu, których zadaniem jest fizyczna separacja stref ruchu wózków od stref przebywania pracowników pieszych, chronionych urządzeń i instalacji infrastrukturalnych. W odróżnieniu od osłon słupków, które chronią konkretny element regału, bariery ochronne tworzą stałe linie demarkacyjne w przestrzeni magazynu.

Bariery stalowe wykonane z profili stalowych wypełnionych betonem lub pustych profili stalowych grubościennych kotwione są do posadzki za pomocą śrub kotwiących i muszą być zdolne do wytrzymania uderzenia wózka widłowego bez trwałego przemieszczenia. Ich wysokość wynosi zazwyczaj 400–600 mm, co jest wystarczające dla ochrony przed standardowymi wózkami widłowymi. Kolor żółty lub żółto-czarne paski ostrzegawcze są standardem wynikającym z wymagań BHP dotyczących oznakowania zagrożeń.

Bariery ochronne stosuje się przede wszystkim wzdłuż ciągów pieszych wydzielonych w strefach ruchu mieszanego, przy wejściach do stref dla pieszych z kierunków, z których mogą nadjeżdżać wózki, w okolicach szaf elektrycznych i rozdzielni wymagających ochrony przed kolizją oraz przy narożnikach budynku, kolumnach i innych elementach infrastruktury narażonych na uderzenia.

Odbojnice i prowadnice wózków

Odbojnice to elementy instalowane bezpośrednio w alejkach operacyjnych, których zadaniem jest prowadzenie wózków i zapobieganie ich niekontrolowanemu zbliżeniu się do elementów regałów lub ścian hali. W wąskich alejkach obsługiwanych przez wózki reach truck lub wózki VNA prowadnice szynowe zamontowane w posadzce prowadzą wózek po ściśle określonym torze jazdy, całkowicie eliminując ryzyko kolizji z elementami regałów wynikającej z błędów sterowania operatora.

Systemy prowadzenia szynowego są szczególnie wartościowe w alejkach bardzo wąskich, gdzie marginesy manewrowania wózkiem są tak małe, że nawet doświadczony operator ma trudności z precyzyjnym prowadzeniem pojazdu bez fizycznego prowadzenia. Koszt instalacji prowadnic szynowych jest znaczący, ale inwestycja zwraca się przez wieloletnie wyeliminowanie kosztów napraw regałów uszkadzanych przez kolizje.

Zabezpieczenia belek i poziomów składowania

Kliny i zatrzaski belek – ochrona przed wypadnięciem

Belki regałowe połączone ze słupkami za pomocą zaczepów zatrzaskowych wymagają dodatkowego zabezpieczenia przed przypadkowym wypadnięciem z połączenia. Norma EN 15620 wymaga stosowania urządzeń blokujących uniemożliwiających przypadkowe wypadnięcie belki ze słupka przy bocznym uderzeniu lub przy podnoszeniu przez wózek widłowy.

Urządzenia blokujące przyjmują różne formy w zależności od systemu regałowego. Najczęściej stosowane są metalowe klinki wciskane w przestrzeń między zaczepem a słupkiem po montażu belki lub plastikowe zatrzaski samoczynnie blokujące się po wprowadzeniu zaczepu do otworu. Wszystkie belki regałowe muszą być wyposażone w urządzenia blokujące po zamontowaniu na słupkach – brak blokady nawet na jednej belce jest niezgodnością stwierdzaną podczas inspekcji i wymagającą natychmiastowego usunięcia.

Siatki i bariery tylne regałów

Siatki tylne regałów to elementy mocowane z tyłu lub między rzędami regałów ustawionych jeden naprzeciwko drugiego, zapobiegające wypadaniu towarów przez tylną stronę regału. W regałach obsługiwanych z obu stron przez wózki widłowe ryzyko wypchnięcia palety lub towaru przez tylną stronę przez nieumyślne pchnięcie wózka jest realne i wymaga skutecznej bariery.

Siatki tylne wykonane z siatki stalowej spawanej lub tkanej są rozwiązaniem lekkim i niedrogim, oferującym skuteczną ochronę przed wypadnięciem towarów przy zachowaniu prześwitu wizualnego przez regał. Pełne panele blaszane zapewniają wyższą ochronę mechaniczną, ale są cięższe i drogie. Wybór między siatkami a panelami zależy od masy i gabarytów składowanego towaru oraz intensywności ruchu po obu stronach regałów.

Bariery przednie w postaci stalowych prętów lub rur mocowanych do belek regałowych na przedniej krawędzi półki zapobiegają przypadkowemu zepchnięciu towarów z półki przez wózek lub pracownika pieszego. Są szczególnie ważne na poziomach składowania obsługiwanych ręcznie przez pracowników kompletacji, gdzie ryzyko potrącenia towaru podczas pobierania sąsiedniej pozycji jest wysokie.

Oznakowanie i organizacja przestrzeni jako element systemu zabezpieczeń

Oznakowanie alejek i stref bezpieczeństwa

Właściwe oznakowanie przestrzeni magazynowej jest elementem systemu zabezpieczeń, którego znaczenie jest często niedoceniane. Wyraźne linie wyznaczające granice alejek operacyjnych, stref dla pieszych i stref zakazu wjazdu pojazdów tworzą wizualny system prowadzenia ruchu w magazynie, który przy konsekwentnym egzekwowaniu przez kadrę kierowniczą znacząco redukuje ryzyko kolizji.

Linie wyznaczające alejki maluje się zazwyczaj farbą epoksydową lub poliuretanową odporną na ścieranie przez ruch wózków, w kolorach żółtym dla granic alejek i białym dla stref pieszych. Alternatywą dla malowanych linii są przyklejane taśmy podłogowe o wysokiej odporności na ścieranie, które mogą być wymieniane bez konieczności malowania posadzki. W strefach, gdzie adhezja taśm jest utrudniona przez zaoliwienie lub wilgoć posadzki, malarskie oznakowanie jest bardziej trwałym rozwiązaniem.

Oznakowanie pionowe – znaki zakazu, znaki ograniczenia prędkości, znaki nakazu stosowania środków ochrony indywidualnej – uzupełnia oznakowanie poziome i tworzy kompletny system informacyjny dla operatorów wózków i pracowników pieszych. Znaki muszą być czytelne, umieszczone w dobrze widocznych miejscach i regularnie sprawdzane pod kątem aktualności i czytelności.

Ograniczenie prędkości wózków jako środek zapobiegawczy

Prędkość wózków widłowych poruszających się w alejkach regałowych jest jednym z kluczowych czynników wpływających na energię kinetyczną kolizji i wynikające z niej uszkodzenia regałów. Wózek poruszający się z prędkością 10 km/h uderza w słupek z czterokrotnie większą energią niż ten sam wózek poruszający się z prędkością 5 km/h. Ograniczenie prędkości do 5–6 km/h w strefach regałowych i do 3 km/h w strefach mieszanego ruchu pieszych i pojazdów jest standardowym wymogiem bezpieczeństwa.

Egzekwowanie ograniczeń prędkości wyłącznie przez regulaminy i szkolenia jest mało skuteczne bez wsparcia technologicznego. Nowoczesne wózki widłowe wyposażone są w systemy ograniczenia prędkości reagujące na sygnały ze stref oznakowanych nadajnikami RFID lub na dane z wewnętrznego systemu zarządzania flotą. Po wjechaniu wózka w strefę ograniczoną system automatycznie redukuje maksymalną dostępną prędkość do ustawionej wartości, niezależnie od woli operatora.

Systemy elektroniczne wspierające zabezpieczenie regałów

Systemy wykrywania kolizji i raportowania

Nowoczesne magazyny coraz częściej sięgają po elektroniczne systemy wykrywania kolizji wózków z elementami regałów i automatycznego raportowania zdarzeń do systemu zarządzania. Czujniki uderzenia montowane na słupkach regałów wykrywają przekroczenie progowej siły uderzenia i natychmiast przesyłają sygnał do centralnego systemu zarządzania z identyfikacją lokalizacji zdarzenia. System może automatycznie inicjować zlecenie inspekcji uszkodzonej sekcji i blokować jej użytkowanie do czasu przeprowadzenia oceny.

Systemy telematyczne wózków widłowych rejestrują każde uderzenie o zdefiniowanej sile lub większej, z identyfikacją wózka, operatora, czasu i lokalizacji zdarzenia. Dane te tworzą kompletną historię kolizji w magazynie, która jest nieocenionym narzędziem zarządczym do identyfikacji operatorów wymagających dodatkowego szkolenia, miejsc w magazynie o podwyższonym ryzyku kolizji i wzorców zachowań prowadzących do uszkodzeń.

Monitoring wizyjny stref regałowych

Kamery monitoringu wizyjnego instalowane w strefach regałowych umożliwiają bieżącą obserwację i rejestrację zdarzeń, w tym kolizji wózków ze słupkami. Nagrania z kamer są bezcennym materiałem dowodowym przy analizie przyczyn wypadków i są coraz częściej wymagane przez ubezpieczycieli jako warunek udzielenia ubezpieczenia lub uzyskania korzystnych stawek.

Nowoczesne systemy monitoringu z analityką obrazu potrafią automatycznie wykrywać zdarzenia takie jak kolizja pojazdu z elementem regału czy wejście pieszego do strefy zamkniętej i natychmiast alarmować operatorów systemu. Integracja monitoringu wizyjnego z systemami zarządzania magazynem i systemami bezpieczeństwa tworzy kompleksową sieć ochrony, która znacząco podnosi poziom bezpieczeństwa całego obiektu.

Zabezpieczenia przy antresolach i podestach

Balustrady i bramki załadowcze

Antresole i podesty magazynowe wymagają własnego zestawu zabezpieczeń skupionego na ochronie przed upadkiem z wysokości i zapewnieniu bezpiecznego dostępu do strefy składowania na wyższym poziomie. Balustrady przy krawędziach antresoli muszą spełniać wymagania BHP dotyczące zabezpieczeń przed upadkiem z wysokości – minimalna wysokość 110 cm, wypełnienie pionowe uniemożliwiające przejście lub wypadnięcie osób i towarów, odporność na obciążenia boczne.

Bramki załadowcze przy krawędziach antresoli dostępnych dla wózków widłowych lub przy otworach w podłodze dla platform podnośnikowych to elementy bezpieczeństwa o krytycznym znaczeniu. Bramki muszą być utrzymane w pozycji zamkniętej zawsze gdy platforma podnośnikowa nie jest w pozycji załadowczej przy poziomie antresoli. Systemy blokad mechanicznych lub elektromechanicznych uniemożliwiających otwarcie bramki przy nieobecności platformy są standardem w profesjonalnych instalacjach.

Siatki zabezpieczające przy składowaniu na antresoli

Składowanie towarów na antresoli przy otwartych krawędziach wymaga siatek zabezpieczających zapobiegających wypadnięciu towarów z wysokości. Siatki polipropylenowe lub stalowe mocowane do konstrukcji balustrady i do podłogi antresoli tworzą skuteczną barierę zatrzymującą nawet cięższe przedmioty. Wymagana wytrzymałość siatek zależy od masy i gabarytów składowanego towaru i powinna być określona przez producenta lub na podstawie obliczeń.

Szkolenia jako element systemu zabezpieczeń

Rola szkoleń w uzupełnieniu zabezpieczeń fizycznych

Żadne fizyczne zabezpieczenie regałów nie zastąpi właściwie przeszkolonych pracowników, którzy rozumieją zagrożenia związane z uszkodzeniami regałów i stosują bezpieczne praktyki pracy na co dzień. Szkolenia operatorów wózków obejmujące zasady bezpiecznego manewrowania w alejkach, techniki wprowadzania i wyjmowania palet minimalizujące ryzyko kolizji z belkami i słupkami oraz procedury zgłaszania kolizji i uszkodzeń są elementem systemu zabezpieczeń komplementarnym wobec rozwiązań fizycznych.

Szczególnie ważnym elementem szkoleń jest zmiana postawy wobec zgłaszania kolizji. W kulturach organizacyjnych, gdzie operatorzy ukrywają kolizje obawiając się konsekwencji dyscyplinarnych, uszkodzenia regałów narastają niezauważone do poziomów krytycznych. Budowanie środowiska, w którym każda kolizja jest zgłaszana bez obaw jako cenna informacja bezpieczeństwa, jest jednym z najważniejszych zadań kadry kierowniczej odpowiedzialnej za bezpieczeństwo magazynu.

Podsumowanie

Zabezpieczenia konstrukcji regałowych w magazynie tworzą wielowarstwowy system ochrony, w którym każda warstwa adresuje inne zagrożenie i uzupełnia pozostałe. Osłony słupków chronią krytyczne elementy nośne przed bezpośrednimi kolizjami. Bariery ochronne separują strefy ruchu pojazdów od stref przebywania pieszych. Siatki i balustrady zapobiegają wypadaniu towarów i upadkom z wysokości. Oznakowanie i systemy elektroniczne zarządzają ruchem i monitorują zdarzenia. Szkolenia kształtują bezpieczne postawy pracowników. Tylko kompletny system, konsekwentnie wdrożony i regularnie weryfikowany, zapewnia poziom bezpieczeństwa, który rzeczywiście chroni pracowników, mienie i ciągłość operacyjną magazynu przez cały wieloletni okres eksploatacji instalacji regałowej.
