Zabezpieczenia regałów – jak chronić konstrukcję przed uszkodzeniami
Udostępnij
Uszkodzenia regałów – problem, który kosztuje więcej niż się wydaje
W każdym aktywnie eksploatowanym magazynie uszkodzenia systemu regałowego są nieuchronne. Nie jest to pesymistyczne założenie, lecz statystyczna rzeczywistość potwierdzona przez dane Państwowej Inspekcji Pracy i przez raporty ubezpieczycieli mienia przemysłowego. Wózki widłowe poruszają się w alejkach oddzielonych od stalowych ram regałowych kilkudziesięcioma centymetrami, operatorzy pracują pod presją czasu, widoczność jest ograniczona przez ładunki, a tysiące manewrów wykonywanych codziennie przez lata nieuchronnie prowadzą do kolizji z infrastrukturą.
Pytanie nie brzmi zatem: czy moje regały zostaną uszkodzone? Lecz: jak zminimalizować skalę uszkodzeń i ich konsekwencje dla bezpieczeństwa i dla operacyjności magazynu?
Uszkodzenia regałów magazynowych generują koszty w kilku wymiarach jednocześnie. Koszty bezpośrednie to naprawa lub wymiana uszkodzonych elementów, przestój podczas naprawy i ewentualne uszkodzenie towaru. Koszty pośrednie to wzrost ryzyka wypadku i jego ewentualne konsekwencje – ludzkie, prawne i finansowe. Koszty ukryte to obniżona nośność uszkodzonych elementów eksploatowanych bez naprawy, stopniowe narastanie uszkodzeń i wzrost prawdopodobieństwa katastrofalnej awarii.
System zabezpieczeń regałów jest inwestycją, która adresuje wszystkie te wymiary jednocześnie. Poprawnie zaprojektowany i wdrożony system zabezpieczeń nie eliminuje kolizji – bo to jest niemożliwe w aktywnym magazynie – ale dramatycznie zmniejsza ich konsekwencje, wydłuża żywotność systemu regałowego i chroni bezpieczeństwo pracowników przez lata eksploatacji.
W tym artykule omawiamy kompleksowo temat zabezpieczeń regałów magazynowych – mechanizmy powstawania uszkodzeń, dostępne rozwiązania ochronne dla każdej strefy ryzyka, zasady prawidłowego doboru i montażu oraz zarządzanie systemem zabezpieczeń w eksploatacji.
Mechanizm powstawania uszkodzeń regałów – jak dochodzi do kolizji
Zrozumienie mechanizmu powstawania uszkodzeń jest pierwszym krokiem do ich skutecznego zapobiegania. Analiza zdarzeń wypadkowych w magazynach wskazuje na kilka powtarzających się scenariuszy, które razem odpowiadają za zdecydowaną większość uszkodzeń regałów.
Kolizja przy wjeździe do alejki to najczęstszy mechanizm uszkodzeń słupów ram regałowych. Wózek widłowy wykonujący manewr wjazdu do alejki musi zawrócić ze strefy transportowej w osiową pozycję wejścia. Ten manewr, szczególnie z ładunkiem zmniejszającym widoczność, wymaga precyzji, której pod presją czasu nie zawsze można zagwarantować. Narożne słupy pierwszej sekcji od strony wjazdu są statystycznie najczęściej uszkadzanymi elementami systemu regałowego w każdym aktywnie eksploatowanym magazynie.
Kolizja przy manewrowaniu z ładunkiem w alejce wynika z faktu, że paleta na widłach wózka wystaje poza obrys pojazdu po obu stronach. Przy typowej szerokości palety europaletowej 1200 milimetrów i przy alejce o szerokości 2700 milimetrów margines po każdej stronie wynosi zaledwie kilkadziesiąt centymetrów. Każde odchylenie od linii środkowej, każde nieoczekiwane hamowanie i każdy ładunek wystający ponad gabaryt standardowej palety zwiększa ryzyko zahaczenia o belki lub słupy.
Kolizja przy odkładaniu palety na górny poziom wynika z ograniczonej widoczności przy operowaniu na wysokości. Operator wózka obserwuje paletę i lokalizację z poziomu posadzki, a perspektywa z dołu sprawia, że ocena odległości od elementów regałowych jest trudniejsza niż przy operacjach na niskich poziomach. Belki górnych poziomów są statystycznie częściej uszkadzane przez palety zahaczające przy podnoszeniu lub opuszczaniu niż belki dolnych poziomów.
Kolizja przy cofaniu z alejki jest mechanizmem generującym uszkodzenia tylnych słupów rzędu, czyli słupów ostatniej sekcji w głębi alejki. Wózek cofający po pobraniu palety z tylnej pozycji ma ograniczoną widoczność za siebie i może zahaczać o tylne słupy przy niedbałym manewrze.

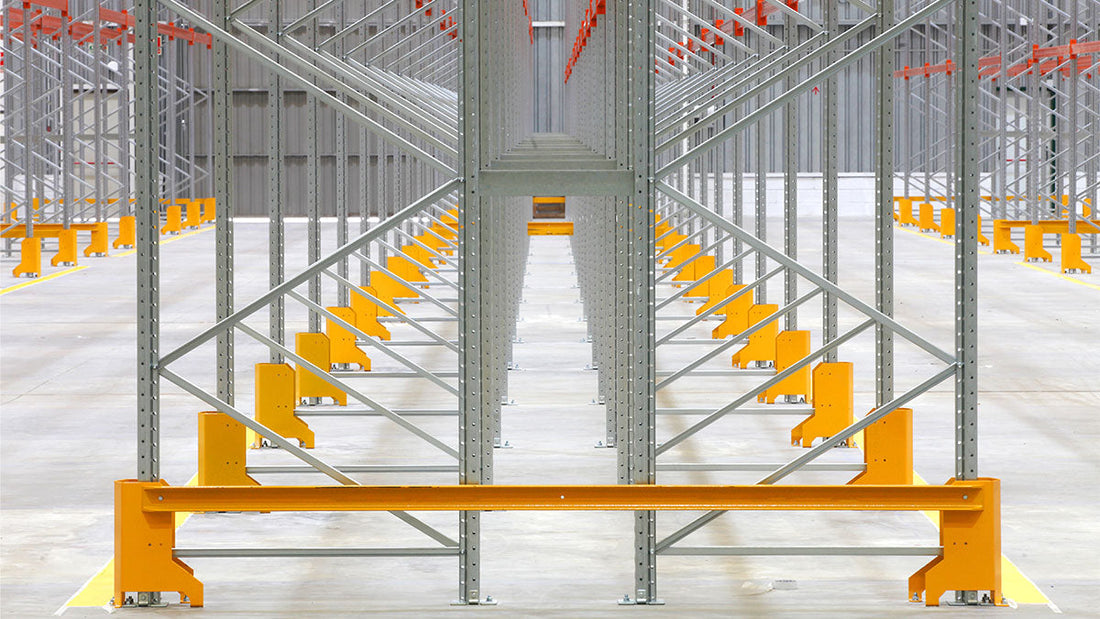

Osłony słupów ram – pierwsza i najważniejsza warstwa ochrony
Osłona słupa regałowego to element montowany bezpośrednio na chronionej nodze ramy regałowej, który pochłania i rozprasza energię kinetyczną uderzenia, zanim dotrze ona do stalowego profilu słupa. Jest to najprostszy, najtańszy i najszerzej stosowany element systemu ochrony regałów – i słusznie, bo adresuje główny mechanizm uszkodzeń bezpośrednio.
Osłony z polietylenu o wysokiej gęstości HDPE są dominującym typem na rynku polskim i europejskim. Polietylen HDPE ma właściwości elastyczne i plastyczne jednocześnie – przy lekkich uderzeniach odkształca się elastycznie i wraca do kształtu pierwotnego, przy cięższych odkształca się plastycznie, pochłaniając energię uderzenia bez przekazywania jej całości na słup. Odporność na oleje, smary i typowe substancje chemiczne stosowane w magazynach jest kolejną zaletą. Osłony HDPE dostępne są w żółtym kolorze standardowym i w wersji z czarno-żółtymi pasami ostrzegawczymi.
Osłony stalowe wykonane z blachy stalowej malowanej proszkowo lub z blachy ocynkowanej są rozwiązaniem dla środowisk o wysokiej intensywności ruchu i o szczególnie ciężkich kolizjach. Wyższa wytrzymałość mechaniczna osłony stalowej pozwala na skuteczniejsze zatrzymanie lub odchylenie ciężkiego wózka przy dużej prędkości. Po poważnym uderzeniu osłona stalowa ulega trwałemu odkształceniu i musi być wymieniona – nie posiada zdolności do elastycznego powrotu do kształtu jak HDPE.
Dobór wysokości osłony musi uwzględniać geometrię chronionych słupów i typową strefę kontaktu z elementami wózków. Standardowa osłona o wysokości od 400 do 600 milimetrów chroni strefę narażoną na kontakt z podstawą masztu wózka i z kołami. W magazynach, gdzie wysoko uniesione widły lub transportowany ładunek może zahaczać o słupy na większej wysokości, stosowane są osłony sięgające do 1000 milimetrów.
Montaż osłon musi być wykonany w sposób zapewniający stabilność podczas kolizji. Osłona, która obraca się lub zsuwa przy uderzeniu, nie spełnia swojej funkcji ochronnej. Systemy zatrzaskowe, pasy zaciskowe i opaski montażowe muszą być dobrane do przekroju chronionego słupa i dokręcone z wymaganą siłą.
Narożniki ochronne – zabezpieczenie newralgicznych stref wejściowych
Narożniki ochronne to specjalistyczne elementy montowane przy wlocie do alejek regałowych, w miejscach gdzie ryzyko kolizji jest najwyższe. Działają inaczej niż osłony słupów – zamiast chronić konkretny słup przez bezpośredni kontakt, tworzą wizualnie wyraźną strefę buforową kierującą ruch wózka przez środek alejki.
Narożniki stalowe ze stali grubościennej kotwione do posadzki lub mocowane do konstrukcji regałowej przy wejściu do alejki tworzą masywny punkt ochrony, który w przypadku kolizji przenosi siłę bezpośrednio na posadzkę lub na fundament zamiast na słup regałowy. Ich wyraźne żółte lub żółto-czarne pasy ostrzegawcze tworzą wizualną bramę wejściową do alejki, podświadomie kierując operatora wózka do centralnego prowadzenia pojazdu.
Narożniki z poliuretanu wypełnionego sprężystym rdzeniem pochłaniają energię uderzenia przez odkształcenie elastyczne i powracają do kształtu po każdej kolizji. Ten typ narożnika jest szczególnie wartościowy w środowiskach, gdzie lekkie otarcia są częste i gdzie wymiana uszkodzonych elementów po każdej kolizji byłaby kosztowna operacyjnie.
Rozmieszczenie narożników powinno obejmować wszystkie wejścia do alejek roboczych, szczególnie te, gdzie wózki wykonują zakręty przy wjeździe i gdzie widoczność jest ograniczona przez sąsiednie rzędy regałów.
Odbojnice stalowe i elastyczne – ochrona stref o szczególnym ryzyku
Odbojnice to elementy tworząc fizyczną barierę przestrzenną między potencjalnym pojazdem kolizyjnym a chronionym elementem infrastruktury. W odróżnieniu od osłon montowanych na regałach, odbojnice są mocowane do posadzki i stanowią element niezależny od systemu regałowego.
Odbojnice stalowe wypełnione betonem lub ze stali grubościennej kotwione do posadzki na kotwy chemiczne lub mechaniczne są najtrwalszym typem stosowanym w magazynach. Ich masa – od kilkudziesięciu do ponad stu kilogramów – i połączenie z posadzką zapewniają zdolność zatrzymania lub odchylenia nawet ciężkiego wózka widłowego przy znacznej prędkości. Parametr absorpcji energii w kilodżulach, podawany przez producentów, musi być dopasowany do masy i prędkości wózków eksploatowanych w danym magazynie.
Odbojnice elastyczne wykonane z poliuretanu lub z gumy zbrojonej stalowym rdzeniem oferują zdolność do powrotu do kształtu po kolizji, eliminując konieczność wymiany po każdym uderzeniu. Są szczególnie efektywne ekonomicznie w magazynach, gdzie lekkie kolizje z odbojnicami zdarzają się regularnie. Ich zdolność do zatrzymania ciężkiego wózka jest niższa niż odbojnic stalowych, więc dobór musi uwzględniać typy pojazdów eksploatowanych w chronionych strefach.
Lokalizacja odbojnic powinna być wyznaczona przez analizę ryzyka obejmującą identyfikację stref o najwyższym prawdopodobieństwie kolizji. Doki załadunkowe i rozładunkowe, skrzyżowania głównych dróg transportowych, strefy buforowe przy regałach o wysokiej rotacji, narożniki budowlane hali – to obszary priorytetowe dla montażu odbojnic.
Barierki ochronne – organizacja ruchu i separacja stref
Barierki ochronne realizują funkcję fundamentalnie odmienną od osłon i odbojnic. Ich celem jest nie tyle ochrona konkretnego elementu przez pochłonięcie energii uderzenia, lecz organizacja przepływu ruchu w całej przestrzeni magazynowej i tworzenie fizycznych granic między strefami przeznaczonymi dla pojazdów a strefami pieszymi i składowymi.
Barierki stalowe jednostronowe z profili stalowych malowanych proszkowo na żółto lub w pasy żółto-czarne tworzą liniowe granice stref. Kotwione do posadzki w regularnych odstępach słupkami wypełnionymi betonem, z poziomymi elementami łączącymi, tworzą ciągłą barierę widoczną dla operatorów wózków zarówno z perspektywy pojazdu, jak i z perspektywy pieszego.
Barierki z elementami wchłaniającymi energię – z profilami stalowymi osadzonymi na sprężystych podstawach lub z modułowymi segmentami z materiałów kompozytowych – łączą funkcję organizacji ruchu z funkcją ochronną. Po kolizji deformują się w kontrolowany sposób, pochłaniając energię i sygnalizując zdarzenie przez wyraźną zmianę kształtu, bez uszkodzenia posadzki lub fundamentu.
Barierki piesze wydzielające ciągi komunikacyjne dla pracowników od tras wózków są wymogiem BHP w każdym magazynie z intensywnym ruchem mieszanym. Fizyczna separacja tych przepływów jest jedną z najbardziej efektywnych metod zapobiegania wypadkom z udziałem pieszych i wózków.
Systemowe podejście do rozmieszczenia barierek wymaga projektu uwzględniającego całościowy schemat ruchu w magazynie. Barierki rozmieszczone chaotycznie, bez analizy schematów przepływu, mogą tworzyć nowe punkty ryzyka przez wymuszanie nieoczekiwanych manewrów lub przez blokowanie naturalnych tras ruchu.
Oznaczenia wizualne – profilaktyka przez informację
Oznaczenia wizualne są najekonomiczniejszą warstwą systemu ochrony regałów i są często bagatelizowane jako rozwiązanie o niskiej skuteczności. Tymczasem właściwie zaprojektowane i konsekwentnie utrzymywane oznaczenia mają udokumentowany wpływ na zachowania operatorów i na liczbę incydentów.
Malowanie posadzki wyznaczające drogi transportowe, strefy odkładcze, granice stref bezpieczeństwa i numerację alejek jest podstawowym elementem wizualnego systemu zarządzania przestrzenią magazynową. Żółte pasy graniczne, białe oznaczenia stref, czerwone strefy zakazu i zielone ciągi ewakuacyjne tworzą razem mapę, którą operator odczytuje podświadomie przy każdym manewrze. Regularność odnawiania tych oznaczeń – zazwyczaj co dwa do trzech lat lub po wykryciu istotnego płowienia – jest warunkiem utrzymania ich skuteczności.
Lustra bezpieczeństwa przy skrzyżowaniach alejek i przy wyjściach z wąskich korytarzy eliminują martwe punkty widoczności, które są jedną z głównych przyczyn kolizji w magazynach. Lusterko sferyczne o odpowiedniej średnicy, zamontowane we właściwym miejscu pod właściwym kątem, daje operatorowi wózka widok na przestrzeń, którą bez lustra widzi dopiero po wjechaniu za róg.
Tablice informacyjne z ograniczeniami prędkości przy wjazdach do alejek, z wymaganymi prześwitami przy regałach o niskich belkach i z ostrzeżeniami o szczególnych zagrożeniach są elementem aktywnie przypominającym operatorom o zasadach bezpiecznej pracy.
Karty obciążeń przy każdym rzędzie regałów, wyraźnie widoczne i aktualne, chronią regały przed przeciążeniem – jedną z głównych przyczyn uszkodzeń niekolizyjnych, wynikających z odkładania towaru o masie przekraczającej dopuszczalne obciążenie poziomu.
Systemy detekcji uderzeń – technologia dla wymagających środowisk
Systemy elektroniczne detekcji uderzeń reprezentują zaawansowaną warstwę ochrony, która działa inaczej niż wszystkie poprzednie – nie zapobiega uszkodzeniu, lecz wykrywa każde zdarzenie i uruchamia procedurę reakcji, zanim uszkodzenie zdąży narosnąć do poziomu stwarzającego zagrożenie.
Czujniki wibracyjne montowane na słupach regałowych rejestrują drgania przekraczające ustawiony próg, interpretując je jako uderzenie. Po wykryciu zdarzenia czujnik wysyła sygnał – alarm lokalny lub alert do centralnego systemu zarządzania – z informacją o lokalizacji uszkodzonego elementu. Każde zdarzenie jest rejestrowane automatycznie, eliminując ryzyko przemilczenia incydentu przez operatora wózka.
Systemy kamer CCTV monitorujące alejki i strefy wysokiego ryzyka tworzą dokumentację wizualną zdarzeń, pozwalającą na retrospektywną analizę każdego incydentu. W przypadku stwierdzenia uszkodzenia element dokumentacji wizualnej z momentu jego powstania jest cennym dowodem zarówno dla analiz wewnętrznych jak i w postępowaniach ubezpieczeniowych.
Telematyka wózków widłowych zbierająca dane o prędkości, trasach, przyspieszeniach i siłach uderzenia poszczególnych pojazdów tworzy bazę wiedzy o wzorcach ryzykownych zachowań. Analiza tych danych pozwala na identyfikację operatorów i stref o podwyższonym ryzyku, umożliwiając celowane interwencje – dodatkowe szkolenia, ograniczenia prędkości, modyfikacje layoutu.
Zarządzanie uszkodzeniami po kolizji – procedury reagowania
Nawet najlepszy system zabezpieczeń nie eliminuje wszystkich uszkodzeń. Właściwe zarządzanie uszkodzeniami po ich wykryciu jest równie ważne jak profilaktyka.
Natychmiastowe wyłączenie uszkodzonej sekcji jest procedurą, od której nie ma wyjątków. Sekcja regałowa z nieznanym zakresem uszkodzeń musi być zabezpieczona taśmą lub barierą, opróżniona z towaru i wyłączona z użytkowania do czasu oceny przez uprawnioną osobę. Każda godzina zwłoki w tym kroku jest godziną, w której uszkodzony element pracuje pod obciążeniem z obniżoną nośnością.
Ocena techniczna uszkodzenia przez uprawnioną osobę – z pomiarami geometrycznymi odkształconego słupa lub belki i z klasyfikacją uszkodzenia według normy PN-EN 15635 – jest podstawą decyzji o naprawie lub wymianie. Ocena wizualna bez pomiarów jest niewystarczająca, bo poważne odkształcenia wewnętrzne profilu mogą być niewidoczne na zewnątrz.
Naprawa lub wymiana elementu przez wyspecjalizowany serwis z użyciem oryginalnych elementów systemu jest wymaganiem bezpieczeństwa, którego nie można zastąpić prowizorycznymi rozwiązaniami. Uszkodzony słup spawany lub wzmacniany w niestandardowy sposób przez niekwalifikowaną osobę może mieć nieobliczalną nośność i stanowić zagrożenie.
Dokumentacja każdego zdarzenia i podjętych działań tworzy historię incydentów, która jest cennym narzędziem zarządzania bezpieczeństwem. Analiza wzorców – które sekcje są najczęściej uszkadzane, w których godzinach zdarzają się incydenty, którzy operatorzy są zaangażowani – pozwala na identyfikację przyczyn systemowych i na wdrożenie działań naprawczych adresujących źródło problemu, a nie tylko jego skutki.
Szkolenia pracowników – najważniejszy element systemu ochrony
Żaden system fizycznych zabezpieczeń nie zastąpi w pełni właściwie wyszkolonego i świadomego operatora. Inwestycja w szkolenia i w kulturę bezpieczeństwa jest inwestycją o najwyższym zwrocie w perspektywie długoterminowej.
Szkolenia wstępne dla operatorów wózków widłowych muszą obejmować nie tylko obsługę pojazdu, ale też specyfikę konkretnego magazynu – rozmieszczenie alejek, specyficzne wąskie gardła, wymagane prędkości w poszczególnych strefach i procedury postępowania przy kolizji. Operator przeszkolony na standardowym kursie, który nie przeszedł szkolenia środowiskowego w konkretnym obiekcie, ma wyższe ryzyko incydentu niż operator z pełnym szkoleniem.
Regularne odświeżanie wiedzy i ćwiczenia praktyczne utrzymują umiejętności na wymaganym poziomie i budują świadomość ryzyk, które rutyna codziennej pracy może przytłumić. Symulacje trudnych manewrów, ćwiczenia w warunkach ograniczonej widoczności i scenariusze reagowania na incydenty są elementami programu szkoleń, których wartość jest trudna do przecenienia.
Kultura bezpieczeństwa w organizacji jest najważniejszym, a zarazem najtrudniejszym do zbudowania elementem systemu ochrony regałów. Środowisko, w którym pracownicy zgłaszają każdą kolizję bez obawy przed karą, w którym menedżerowie doceniają zgłoszenia incydentów jako informację wartościową a nie jako powód do reprymendy – to środowisko, w którym uszkodzenia są wykrywane wcześnie i naprawiane zanim narosną do zagrożenia. Budowanie tej kultury wymaga konsekwencji ze strony kierownictwa przez lata, ale efekty są wymierne w statystykach bezpieczeństwa.
Dobór systemu zabezpieczeń do specyfiki magazynu
Skuteczny system zabezpieczeń regałów nie jest zestawem przypadkowo dobranych elementów – jest spójną strategią zaprojektowaną dla konkretnego magazynu z uwzględnieniem jego specyfiki operacyjnej i profilu ryzyka.
Analiza ryzyka obejmująca przegląd historii incydentów, obserwację schematów ruchu wózków, identyfikację wąskich gardeł i stref szczególnego ryzyka jest punktem wyjścia dla projektu systemu zabezpieczeń. Bez tej analizy dobór elementów ochronnych jest intuicyjny i zazwyczaj nieproporcjonalny do faktycznego rozkładu ryzyka.
Zasada warstwowości – stosowanie kilku komplementarnych rozwiązań w każdej strefie ryzyka – jest fundamentem skutecznego systemu. Osłona słupa, barierka przy wejściu do alejki, oznakowanie posadzki i szkolenie operatora tworzą razem cztery niezależne warstwy ochrony, z których każda jest słabsza niż ich suma.
Proporcjonalność inwestycji do ryzyka pozwala na efektywną alokację budżetu ochronnego. Strefa doków załadunkowych z intensywnym ruchem ciężkich wózków wymaga masywniejszych i droższych rozwiązań niż strefa regałów przy ścianie z rzadkim ruchem. Jednolite zastosowanie najtańszych rozwiązań wszędzie lub najdroższych wszędzie jest zazwyczaj nieoptymalne.
Koszty zabezpieczeń versus koszty uszkodzeń i wypadków
Decyzja o inwestycji w system zabezpieczeń regałów musi być podejmowana na podstawie analizy finansowej uwzględniającej całkowity koszt posiadania w perspektywie wieloletniej eksploatacji.
Koszt podstawowego systemu zabezpieczeń dla typowego magazynu o powierzchni 2000 metrów kwadratowych – obejmującego osłony na kluczowych słupach, odbojnice przy dokach, narożniki przy wejściach do alejek i podstawowe oznakowanie – wynosi zazwyczaj od 15 000 do 40 000 złotych.
Koszt naprawy poważnie uszkodzonego słupa regałowego z wymianą elementu, demontażem i ponownym montażem, tymczasowym opróżnieniem sekcji i zakłóceniami operacyjnymi wynosi zazwyczaj od 3 000 do 10 000 złotych. Przy kilku poważnych uszkodzeniach rocznie w niezabezpieczonym magazynie koszty napraw szybko przekraczają koszt systemu zabezpieczeń.
Koszt poważnego wypadku wynikającego z zawalenia uszkodzonego regałowego – odszkodowania, koszty leczenia, koszty prawne, przestój, straty reputacyjne – może wynosić od kilkuset tysięcy do kilku milionów złotych. W tej perspektywie inwestycja w system zabezpieczeń jest jedną z najbardziej opłacalnych inwestycji dostępnych menedżerowi magazynu.
Podsumowanie
Zabezpieczenia regałów magazynowych tworzą wielowarstwowy system ochrony, który chroni konstrukcję regałową, pracowników i majątek firmy przez minimalizację konsekwencji nieuchronnych kolizji oraz przez wczesne wykrywanie uszkodzeń zanim narosną do poziomu stwarzającego zagrożenie. Osłony słupów, narożniki ochronne, odbojnice, barierki, oznakowania wizualne, systemy detekcji elektronicznej i – najważniejsze – właściwie przeszkoleni i świadomi operatorzy tworzą razem system, którego skuteczność wynika z synergii wszystkich warstw. Inwestycja w ten system, proporcjonalna do skali i intensywności eksploatacji magazynu, jest inwestycją o najkrótszym czasie zwrotu wśród dostępnych opcji poprawy bezpieczeństwa – i inwestycją, której brak może kosztować wielokrotnie więcej niż jej wdrożenie.
