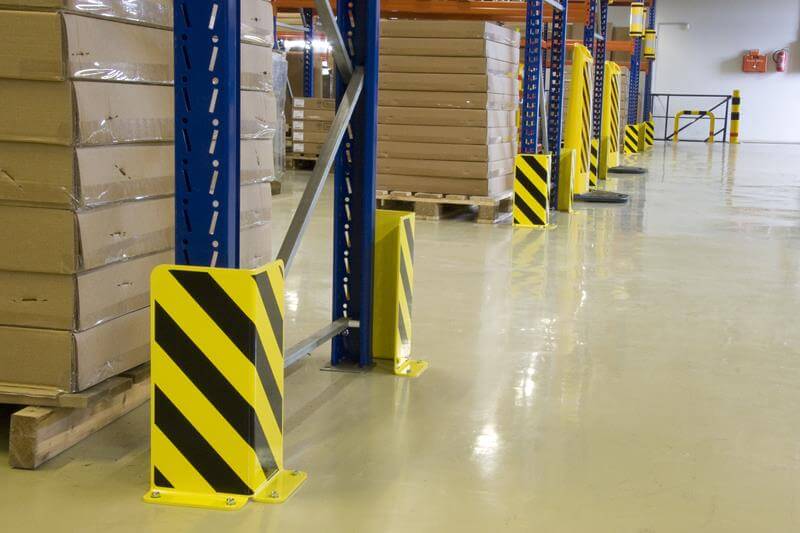

Zabezpieczenia regałów magazynowych – osłony, odbojnice i słupki ochronne
Udostępnij
Zabezpieczenia regałów – inwestycja, która chroni życie i majątek
W każdym aktywnie funkcjonującym magazynie dochodzi prędzej czy później do kolizji. Wózek widłowy manewrujący w wąskiej alejce, operator skupiony na precyzyjnym ułożeniu palety na górnej półce, zmęczenie pod koniec zmiany, chwila nieuwagi – wystarczy sekunda, aby kilkutonowy pojazd uderzył w słup regałowy z pełną prędkością. Efekty takiej kolizji mogą być tragiczne: przewrócona sekcja regałowa, lawina palet z tonami towaru, a w najgorszym scenariuszu – poważne obrażenia lub śmierć pracownika znajdującego się w pobliżu.
Statystyki są jednoznaczne. Kolizje wózków widłowych z regałami to jedne z najczęstszych zdarzeń wypadkowych w polskich magazynach, rejestrowanych przez Państwową Inspekcję Pracy co roku w setkach obiektów. Większość z nich mogłaby zostać uniknięta lub ich skutki mogłyby być znacznie ograniczone przez zastosowanie właściwych zabezpieczeń mechanicznych – osłon słupów, odbojnic i słupków ochronnych.
Systemy zabezpieczeń regałów to nie jest opcjonalne wyposażenie podnoszące komfort pracy. To konieczny element infrastruktury bezpieczeństwa każdego profesjonalnie zarządzanego magazynu, wymagany przez przepisy BHP i normy branżowe. Ich brak oznacza nie tylko ryzyko wypadku, ale też realne konsekwencje prawne i finansowe dla pracodawcy w przypadku kontroli Inspekcji Pracy lub zdarzenia wypadkowego.
W tym artykule omawiamy kompleksowo trzy kluczowe elementy systemu zabezpieczeń regałów magazynowych – osłony słupów, odbojnice i słupki ochronne – wyjaśniając ich funkcje, parametry techniczne, zasady doboru i montażu oraz sposoby integracji w spójny system ochrony.
Mechanizm uszkodzeń regałów – dlaczego zabezpieczenia są niezbędne
Aby dobrze zrozumieć, dlaczego zabezpieczenia regałów są tak ważne, warto najpierw przeanalizować mechanizm powstawania uszkodzeń i ich konsekwencje dla bezpieczeństwa i funkcjonalności magazynu.
Regał paletowy jest konstrukcją stalową zaprojektowaną do przenoszenia określonych obciążeń w ściśle określonych warunkach. Słupy ram nośnych pracują przede wszystkim na ściskanie osiowe od masy towarów i na wyboczenie wynikające z tego ściskania. Są to siły, do przenoszenia których regał jest dokładnie obliczony i dla których dobrano odpowiedni przekrój profilu stalowego.
Uderzenie wózka widłowego w słup regałowy wprowadza do konstrukcji siły działające w zupełnie innym kierunku – poziome siły udarowe, do których słup nie jest projektowany. Nawet stosunkowo słabe uderzenie może spowodować plastyczne odkształcenie słupa, które choć niewidoczne gołym okiem, istotnie zmniejsza jego nośność na wyboczenie. Regał z uszkodzonym słupem może nosić obciążenie przez pewien czas, ale jego realna nośność jest nieznana i nieprzewidywalna – co czyni go bombą zegarową czekającą na katastrofalne zawalenie się.
Skala skutków uszkodzenia słupa zależy od jego lokalizacji w konstrukcji. Uszkodzenie słupa wewnętrznego rzędu regałów – łączonego z dwoma sąsiednimi sekcjami – może zainicjować lawinowe zawalenie się kilku lub kilkunastu sekcji w efekcie domina. W magazynach wysokiego składowania, gdzie regały sięgają dziesięciu i więcej metrów, zawalenie się rzędu regałów z pełnym załadunkiem jest zdarzeniem o skutkach porównywalnych ze średnim wypadkiem budowlanym.
Zabezpieczenia mechaniczne działają na zasadzie przejęcia energii uderzenia zanim dotrze ona do chronionej struktury. Osłona słupa pochłania część energii przez odkształcenie się własne, odbojnica odchyla wózek od trajektorii kolizyjnej, a słupek ochronny zatrzymuje pojazd na bezpieczną odległość od regału. Żadne z tych rozwiązań nie wyeliminuje całkowicie ryzyka kolizji – mogą jednak drastycznie ograniczyć jej skutki.
Osłony słupów regałowych – pierwsza linia obrony
Osłony słupów to elementy ochronne montowane bezpośrednio na słupach regałowych, chroniące je przed bezpośrednim kontaktem z wózkiem widłowym lub przewożonym ładunkiem. To rozwiązanie działające na zasadzie pancerza – warstwa amortyzująca między potencjalnym zagrożeniem a chronioną strukturą.
Osłony słupów wykonane z polietylenu o wysokiej gęstości HDPE to najpopularniejszy typ stosowany w polskich magazynach. HDPE charakteryzuje się doskonałymi właściwościami amortyzującymi – material pochłania energię uderzenia przez sprężyste odkształcenie, a następnie wraca do pierwotnego kształtu po lekkich kolizjach. Odporność HDPE na oleje, smary i środki chemiczne sprawia, że jest materiałem idealnym do środowiska magazynowego. Osłony z HDPE są lekkie, łatwe w montażu na zatrzaskach lub pasach zaciskowych i tanie w wymianie po poważnym uszkodzeniu.
Osłony słupów stalowe to rozwiązanie zapewniające wyższy poziom ochrony mechanicznej kosztem wyższej masy i ceny. Wykonane z blachy stalowej o grubości od 2 do 4 milimetrów, malowane proszkowo na żółto lub czerwono, są bardziej odporne na ciężkie kolizje niż osłony z HDPE. Stosowane przede wszystkim w strefach o intensywnym ruchu ciężkich wózków widłowych.
Osłony słupów z wypełnieniem piankowym to wariant łączący twardą zewnętrzną skorupę z wewnętrzną piankową warstwą amortyzującą. Pianka pochłania energię kinetyczną uderzenia, redukując siły przenoszone na chroniony słup. Rozwiązanie szczególnie skuteczne przy uderzeniach o stosunkowo małej prędkości, typowych dla manewrowania wózkami w alejkach.
Wymiary i kształt osłon muszą być dopasowane do przekroju chronionego słupa. Standardowe osłony produkowane są dla najczęstszych przekrojów słupów regałowych – zazwyczaj dla profili C lub otwartych o szerokości od 80 do 120 milimetrów. Osłony powinny obejmować słup na wysokości od podłogi do co najmniej 1,0 do 1,5 metra, czyli strefy narażonej na kontakt z wózkiem widłowym i przewożonym ładunkiem.
Montaż osłon słupów musi być wykonany starannie, aby osłona nie obracała się i nie zsuwała podczas eksploatacji. Systemy zatrzaskowe z blokadą są preferowane nad prostymi opaskami, które mogą poluzować się pod wpływem wielokrotnych uderzeń. Ważne jest też zachowanie właściwej odległości między osłoną a słupem – zbyt mały luz może powodować przenoszenie sił uderzenia bezpośrednio na słup mimo obecności osłony.
Rozmieszczenie osłon słupów – które słupy chronić priorytetowo
Nie wszystkie słupy regałowe są jednakowo narażone na uszkodzenia. Analiza ryzyka pozwala zidentyfikować lokalizacje wymagające ochrony priorytetowej i właściwie zaplanować budżet na zabezpieczenia.
Słupy wejściowe do alejek regałowych to miejsca najwyższego ryzyka kolizji. Wózek widłowy wjeżdżający lub wyjeżdżający z alejki musi wykonać zakręt, podczas którego ryzyko zahaczenia o słup narożny jest szczególnie wysokie. Słupy narożne przy wjazdach do alejek powinny być chronione bez wyjątku.
Słupy przy skrzyżowaniach alejek to kolejna strefa podwyższonego ryzyka. Operatorzy wózków manewrujący na skrzyżowaniach często muszą wykonywać skręty przy ograniczonej widoczności, co zwiększa prawdopodobieństwo kontaktu z narożnymi słupami regałów stojących przy skrzyżowaniu.
Słupy w pierwszych i ostatnich sekcjach rzędów to elementy szczególnie podatne na uszkodzenia ze względu na brak stabilizacji bocznej z jednej strony. Uszkodzenie słupa kończącego rząd może prowadzić do zachwiania stabilności całego rzędu bez buforowania ze strony sąsiedniej sekcji.
Słupy przy dokach załadunkowych i rozładunkowych są narażone na kontakt z wózkami widłowymi manewrującymi z pełnym lub pustym ładunkiem na stosunkowo ograniczonej przestrzeni. Intensywność ruchu przy dokach jest zazwyczaj najwyższa w całym magazynie.
Słupy przy wąskich alejkach obsługiwanych wózkami prowadzonymi to strefy, gdzie tolerancja na błędy operatora jest zerowa ze względu na minimalne luzy boczne między wózkiem a regałem. Kompletne osłonięcie wszystkich słupów w takich alejkach jest standardem w magazynach wysokiego składowania.
Odbojnice – ochrona przestrzenna regałów i stref
Odbojnice to elementy ochronne pełniące inną funkcję niż osłony słupów – zamiast chronić konkretny słup przed bezpośrednim kontaktem, tworzą strefę buforową przed całą sekcją lub rzędem regałów, zatrzymując lub odchylając pojazd zanim dotrze do regału.
Odbojnice słupkowe stalowe to najpowszechniejszy typ stosowany w magazynach. Wykonane z grubościennych rur stalowych wypełnionych betonem lub piaskiem dla zwiększenia masy i odporności na uderzenia, kotwione w posadzce na kotwy chemiczne lub mechaniczne, tworzą masywne punkty ochronne rozmieszczone przed newralgicznymi miejscami infrastruktury magazynowej.
Parametrem kluczowym przy doborze odbojnic jest ich zdolność do absorpcji energii uderzenia, wyrażana w kilodżulach. Wartość ta musi być dopasowana do masy i prędkości pojazdów poruszających się w danej strefie. Wózek widłowy o masie całkowitej z ładunkiem cztery tony poruszający się z prędkością 8 km/h generuje energię kinetyczną około 9,9 kilodżula. Odbojnica musi być zdolna do pochłonięcia tej energii bez katastrofalnego zniszczenia i przesunięcia.
Odbojnice elastyczne z poliuretanu lub gumy wzmocnionej stalowym rdzeniem to rozwiązanie szczególnie przydatne w strefach o częstych, lekkich kolizjach. Po uderzeniu o stosunkowo małej energii odkształcają się sprężyście i wracają do pierwotnego kształtu bez konieczności wymiany. Koszt eksploatacji odbojnic elastycznych przy częstych drobnych kolizjach jest znacznie niższy niż odbojnic stalowych, które po każdym silniejszym uderzeniu wymagają wymiany.
Odbojnice narożne to specjalistyczny typ zaprojektowany do ochrony narożników budowlanych, słupów nośnych hali, ścian i narożnych słupów regałów. Ich specyficzny kształt obejmuje chroniony narożnik z dwóch stron, zapewniając ochronę niezależnie od kierunku uderzenia.
Rozmieszczenie odbojnic w magazynie powinno być oparte na analizie ryzyka i schematów ruchu wózków. Priorytety to okolice doków załadunkowych i rozładunkowych, skrzyżowania głównych alejek transportowych, wjazdy do wąskich alejek regałowych, miejsca składowania najcenniejszych towarów oraz lokalizacje instalacji technicznych i infrastruktury krytycznej.
Słupki ochronne – fizyczne granice stref bezpieczeństwa
Słupki ochronne pełnią w systemie zabezpieczeń regałów funkcję wyznaczania fizycznych granic stref – oddzielając obszary ruchu pojazdów od stref pieszych, chroniąc infrastrukturę magazynową i organizując przepływ ruchu w sposób minimalizujący ryzyko kolizji.
Słupki ochronne stałe, kotwione bezpośrednio do posadzki, to rozwiązanie dla miejsc, gdzie granica strefy jest stała i długoterminowa. Wykonane ze stalowych rur o średnicy od 76 do 168 milimetrów, malowane proszkowo na żółto lub w pasy żółto-czarne, tworzą wyraźną, widoczną granicę między strefami. Ich wytrzymałość zależy od przekroju rury, jakości stali i sposobu kotwienia – dobre słupki ochronne powinny wytrzymać uderzenie wózka bez wyrwania z posadzki.
Słupki ochronne z wymienialnymi sekcjami to wariant umożliwiający szybką wymianę górnej, naziemnej części słupka po uszkodzeniu bez konieczności wymiany fundamentu kotwionego w posadzce. System rozdzielenia na część podziemną i naziemną pozwala na znaczące oszczędności przy częstych kolizjach – zamiast całego kosztownego słupka wymieniana jest tylko tańsza, wymieniana sekcja.
Słupki elastyczne z poliuretanu lub kompozytów elastycznych to rozwiązanie, które po uderzeniu odkształca się i wraca do pierwotnego kształtu. Idealne dla stref, gdzie drobne kontakty z pojazdem są nieuniknione i gdzie wymiana co tygodnia uszkodzonych słupków stalowych byłaby zbyt kosztowna i pracochłonna. Słupki elastyczne mają jednak mniejszą zdolność do zatrzymania pojazdu przy uderzeniu o dużej energii niż słupki stalowe.
Słupki ostrzegawcze z elementami odblaskowymi i sygnalizacją świetlną to zaawansowane rozwiązanie stosowane w strefach szczególnie krytycznych dla bezpieczeństwa. Diody LED wbudowane w górną część słupka, zasilane bateryjnie lub z instalacji elektrycznej, emitują ciągłe lub pulsujące światło żółte lub czerwone, przyciągające uwagę operatora wózka nawet przy ograniczonej widoczności.
Systemy słupków łączonych barierkami poziomymi tworzą ciągłe ogrodzenia ochronne, które są bardziej skuteczne od pojedynczych słupków w zatrzymywaniu pojazdu. Rura pozioma łącząca dwa lub więcej słupków tworzy barierę, w którą wózek uderza na całej swojej szerokości, co rozdziela energię uderzenia między kilka punktów kotwiących i zwiększa skuteczność ochrony.
Koordynacja systemu zabezpieczeń – spójny projekt ochrony
Osłony słupów, odbojnice i słupki ochronne są najskuteczniejsze nie jako odizolowane elementy, lecz jako spójny, przemyślany system ochrony zaprojektowany dla konkretnego magazynu z uwzględnieniem jego specyfiki operacyjnej.
Projekt systemu zabezpieczeń powinien być poprzedzony analizą ryzyka obejmującą mapowanie tras ruchu wózków widłowych i pieszych, identyfikację miejsc skrzyżowań dróg transportowych z ciągami pieszymi, ocenę intensywności ruchu w różnych strefach magazynu, analizę historii kolizji i incydentów w danym obiekcie, ocenę parametrów używanych wózków widłowych – masy, prędkości, rodzaju.
Na podstawie analizy ryzyka identyfikowane są strefy wymagające ochrony i dobierany jest odpowiedni typ zabezpieczenia. Miejsca o najwyższym ryzyku i najpoważniejszych potencjalnych skutkach kolizji wymagają najmasywniejszych rozwiązań – odbojnic stalowych o wysokiej zdolności absorpcji energii i słupków o dużym przekroju i głębokim kotwieniu. Miejsca o niższym ryzyku mogą być chronione lżejszymi rozwiązaniami – osłonami słupów z HDPE i elastycznymi słupkami ostrzegawczymi.
Spójność wizualna całego systemu ma znaczenie praktyczne – jednolita kolorystyka, zgodna z normami i oczekiwaniami operatorów, tworzy spójny kod wizualny czytelny dla wszystkich pracowników. Żółty kolor dla granic stref i elementów ostrzegawczych, czerwony dla stref zakazu wjazdu, zielony dla wejść i przejść – to konwencje, które warto utrzymać konsekwentnie w całym obiekcie.
Kotwienie zabezpieczeń do posadzki – fundament skuteczności
Nawet najlepiej dobrana odbojnica czy słupek ochronny nie spełni swojej funkcji, jeśli będzie nieprawidłowo zakotwiona do posadzki. Kotwienie to krytyczny element systemu zabezpieczeń, który przesądza o tym, czy zabezpieczenie wytrzyma uderzenie pojazdu, czy zostanie wyrwane z posadzki i samo stanie się zagrożeniem.
Klasa betonu posadzki to pierwszy parametr wymagający weryfikacji przed doborem kotew. Posadzki przemysłowe wykonywane są zazwyczaj z betonu klasy C20/25 lub wyższej, jednak w starszych obiektach może się zdarzyć niższa klasa betonu. Kotwy chemiczne i mechaniczne mają określone nośności dla konkretnych klas betonu – dobór kotew musi uwzględniać rzeczywistą, a nie projektowaną klasę betonu.
Kotwy chemiczne zapewniają wyższe siły wyrywające niż kotwy mechaniczne przy tej samej średnicy i głębokości osadzenia, szczególnie w betonie o niższej klasie. Są jednak droższe i wymagają czasu schnięcia żywicy przed obciążeniem – zazwyczaj od kilku do kilkunastu godzin w zależności od temperatury i rodzaju żywicy.
Kotwy mechaniczne rozporowe są szybsze w montażu i tańsze od chemicznych, ale wymagają betonu o wyższej wytrzymałości do osiągnięcia porównywalnych sił wyrywających. Nadają się do standardowych zastosowań w posadzkach o wysokiej klasie betonu, jednak przy betonie poniżej klasy C20/25 lub przy dużych wymaganych siłach wyrywających kotwy chemiczne są jedynym właściwym wyborem.
Odległości minimalne kotew od krawędzi posadzki i od innych kotew muszą być bezwzględnie przestrzegane zgodnie z kartami technicznymi producenta kotew. Zbyt mała odległość prowadzi do kruszenia betonu w strefie kotwy i drastycznego obniżenia sił wyrywających.
Kolory i oznakowanie – widoczność jako czynnik bezpieczeństwa
Skuteczność systemu zabezpieczeń regałów zależy w znacznej mierze od widoczności jego elementów. Osłona słupa, odbojnica czy słupek, których nikt nie zauważa, nie spełniają swojej funkcji ostrzegawczej i nie pomagają operatorom wózków w zachowaniu bezpiecznego toru jazdy.
Żółty kolor to standard dla elementów zabezpieczających w środowisku przemysłowym i magazynowym. Wyraźnie kontrastuje z szarą posadzką, ciemnymi regałami i innymi elementami infrastruktury. Wszystkie elementy systemu zabezpieczeń – osłony słupów, odbojnice, słupki – powinny być w tym samym odcieniu żółtego, najlepiej zgodnym z normą RAL 1003 lub RAL 1021.
Pasy żółto-czarne są stosowane w miejscach wymagających szczególnej uwagi – przy wjazdach do alejek, przy skrzyżowaniach i w strefach o szczególnie wysokim ryzyku kolizji. Wzorzec pasów przyciąga wzrok mocniej niż jednolity kolor i jest instynktownie kojarzony z zagrożeniem i koniecznością zwiększenia czujności.
Odblaskowe naklejki i taśmy to proste i tanie uzupełnienie systemu, które dramatycznie poprawia widoczność elementów zabezpieczeń w warunkach słabego oświetlenia. W magazynach pracujących w trybie wielozmianowym, gdzie część zmian odbywa się przy ograniczonym oświetleniu, odblaskowe oznakowanie może być czynnikiem decydującym o tym, czy operator zauważy przeszkodę na czas.
Przeglądy i konserwacja systemu zabezpieczeń
System zabezpieczeń regałów, aby skutecznie spełniał swoją funkcję, musi być regularnie przeglądany i konserwowany. Uszkodzone lub zdegradowane elementy zabezpieczeń nie tylko tracą swoje właściwości ochronne, ale mogą też dawać fałszywe poczucie bezpieczeństwa.
Cotygodniowe przeglądy wizualne przez przeszkolonych pracowników powinny obejmować ocenę stanu wszystkich osłon słupów, odbojnic i słupków, weryfikację kompletności elementów, sprawdzenie widoczności oznakowania i kontrolę kotwienia poprzez próbę ręcznego zachwiania elementu. Każde stwierdzone uszkodzenie powinno być niezwłocznie raportowane i naprawiane lub wymieniane.
Miesięczne przeglądy techniczne przeprowadzane przez osobę odpowiedzialną za utrzymanie ruchu powinny obejmować ocenę stanu kotwienia z użyciem klucza dynamometrycznego do weryfikacji momentu dokręcenia nakrętek kotwiących, pomiar odkształceń elementów i porównanie z wartościami dopuszczalnymi, ocenę stanu powłoki lakierniczej i odblaskowego oznakowania.
System raportowania kolizji jest niezbędny do skutecznego zarządzania stanem technicznym zabezpieczeń. Każdy operator wózka widłowego, który uderzy w element zabezpieczenia, powinien być zobowiązany do natychmiastowego zgłoszenia tego faktu przełożonemu – niezależnie od widocznych skutków kolizji. Barierka lub słupek, który wygląda na nieuszkodzony po silnym uderzeniu, może mieć naruszoną strukturę wewnętrzną i obniżoną zdolność do pochłonięcia energii kolejnego uderzenia.
Normy i przepisy dotyczące zabezpieczeń regałów
Projektowanie i wdrażanie systemów zabezpieczeń regałów magazynowych odbywa się w ramach określonych przepisów prawa i norm branżowych, których znajomość jest obowiązkiem każdego pracodawcy.
Norma PN-EN 15635 dotycząca użytkowania i konserwacji stalowych systemów składowania zawiera wytyczne dotyczące oceny stanu technicznego regałów i wymagań w zakresie ich zabezpieczenia. Norma ta nakłada na użytkownika obowiązek przeprowadzania regularnych przeglądów technicznych i natychmiastowego wyłączania z użytku uszkodzonych elementów.
Przepisy BHP wynikające z Kodeksu pracy i rozporządzeń wykonawczych nakładają na pracodawcę obowiązek zapewnienia bezpiecznych i higienicznych warunków pracy, wydzielenia stref niebezpiecznych i ochrony pracowników przed zagrożeniami mechanicznymi. Brak właściwych zabezpieczeń regałów w magazynie może być podstawą do nałożenia przez Inspekcję Pracy mandatu lub decyzji nakazowej wstrzymania pracy do czasu usunięcia nieprawidłowości.
Rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy nakłada konkretne wymagania dotyczące organizacji ruchu i wydzielenia stref w magazynach, które są bezpośrednią podstawą prawną dla projektowania systemów zabezpieczeń.
Koszt zabezpieczeń a koszt braku zabezpieczeń
Decyzja o inwestycji w system zabezpieczeń regałów powinna być poprzedzona prostą analizą finansową, która niemal zawsze jednoznacznie wskazuje na opłacalność tej inwestycji.
Koszt kompletnego systemu zabezpieczeń dla typowego magazynu o powierzchni 2000 metrów kwadratowych – obejmującego osłony na wszystkich narażonych słupach, odbojnice przy dokach i skrzyżowaniach oraz słupki ochronne wydzielające strefy piesze – wynosi zazwyczaj od 15 000 do 50 000 złotych w zależności od standardu i liczby elementów.
Koszt jednego poważnego wypadku – naprawy lub wymiany uszkodzonej sekcji regałowej, odszkodowania dla poszkodowanego pracownika, utraconego towaru, przestoju magazynu, kosztów prawnych i administracyjnych – może wynieść od kilkudziesięciu do kilkuset tysięcy złotych, nie licząc kosztów niemierzalnych takich jak utrata reputacji czy obniżenie morale pozostałych pracowników.
Statystycznie jeden poważny wypadek w magazynie co kilka lat to scenariusz realny dla obiektu bez właściwych zabezpieczeń. Zestawienie tych liczb sprawia, że inwestycja w system zabezpieczeń regałów zwraca się już przy pierwszym unikniętym poważnym zdarzeniu.
Podsumowanie
Osłony słupów, odbojnice i słupki ochronne tworzą razem system mechanicznej ochrony regałów magazynowych, który jest absolutnym standardem w profesjonalnie zarządzanych obiektach logistycznych i przemysłowych. Ich dobór, rozmieszczenie i montaż powinny być oparte na analizie ryzyka i dostosowane do specyfiki konkretnego magazynu. Regularne przeglądy i natychmiastowe naprawy uszkodzeń to warunek utrzymania systemu w pełnej sprawności. Inwestycja w zabezpieczenia regałów to jedna z tych decyzji, których wartość ujawnia się w pełni właśnie wtedy, gdy coś idzie nie tak – w momencie kolizji, która dzięki właściwym zabezpieczeniom kończy się wymianą taniej osłony, a nie tragedią i wielomiesięcznym remontem magazynu.
